Гостевой дом в Фатеево

Компания-интегратор: NetCom (ИП Едомин А. В.)

Видео проекта на Rutube:

Общее описание проекта

Гостевой дом с баней и хаммамом расположен в живописной местности, недалеко от реки, рядом с поселком Фатеево. В доме установлены панорамные витражные окна, теплая веранда, соединенная с основным пространством, которая при необходимости может быть отделена с помощью рольставен.

В качестве базового протокола автоматизации выбран российский открытый протокол Bus77, а также оборудование, разработанное на его основе.

Основные задачи проекта и требования заказчика

Основным способом было создание полностью автоматизированного умного дома – быстро, качественно, надежно и доступно.

Этапы реализации

1. Общестроительные черновые работы

На этом этапе была выполнена прокладка кабельных трасс и установка подрозетников.

2. Промежуточный этап

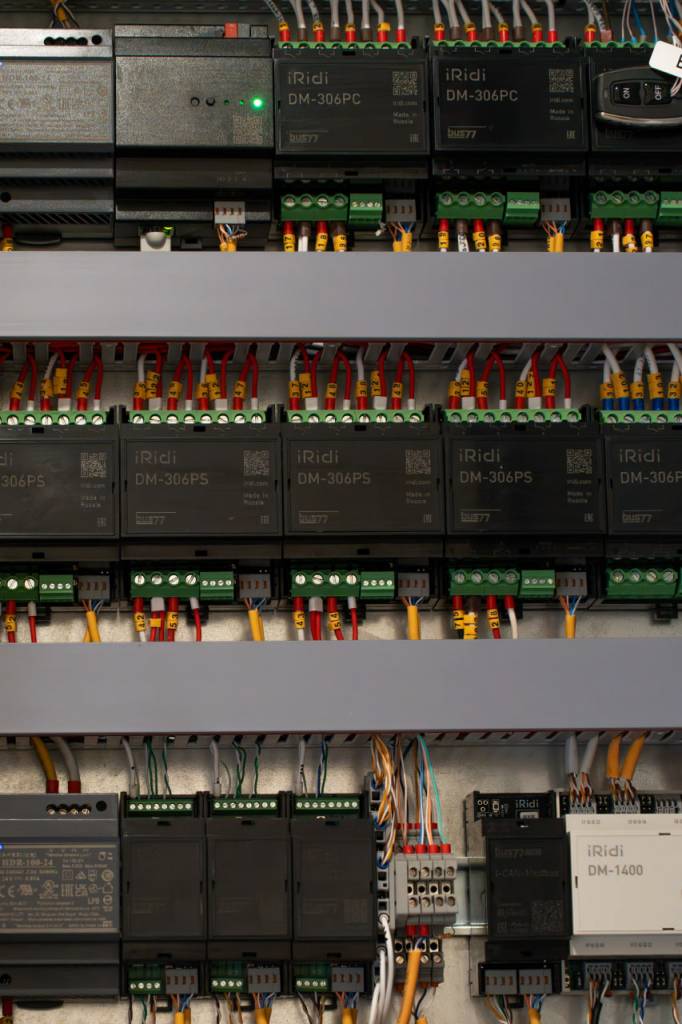

Проведена сборка электрощитов – всего установлено четыре щита:

При входе в дом установлены электрощит и щит автоматизации;
В гараже установлен щиток управления контурами теплых полов;
В ванной комнате установлен дополнительный щит, управляющий отоплением, поскольку там находится коллектор теплого пола.

3. Чистовой этап.

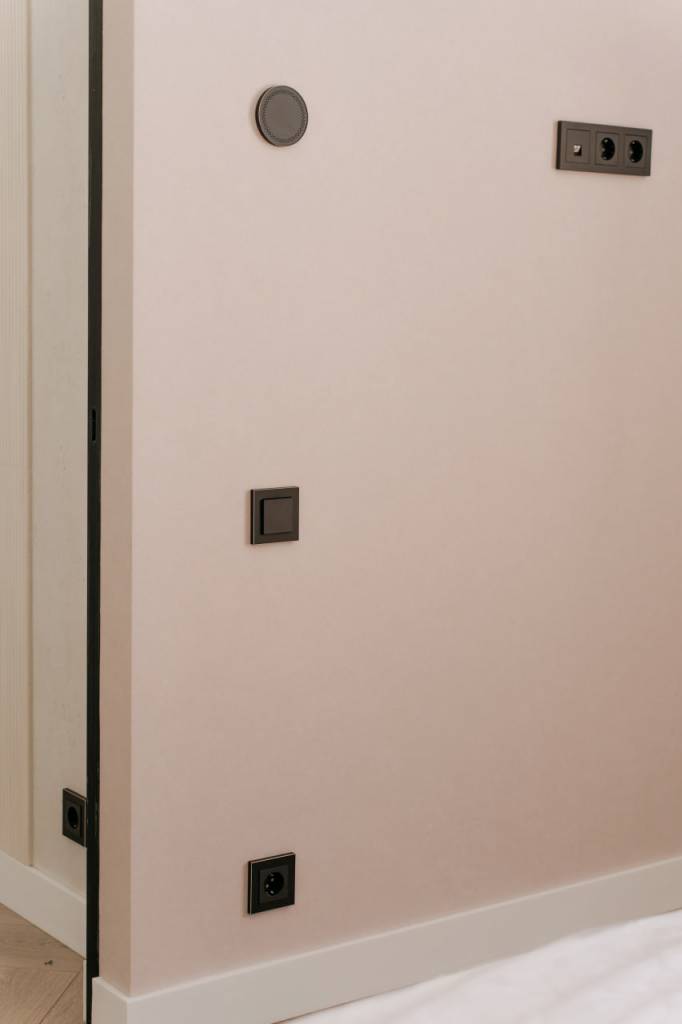

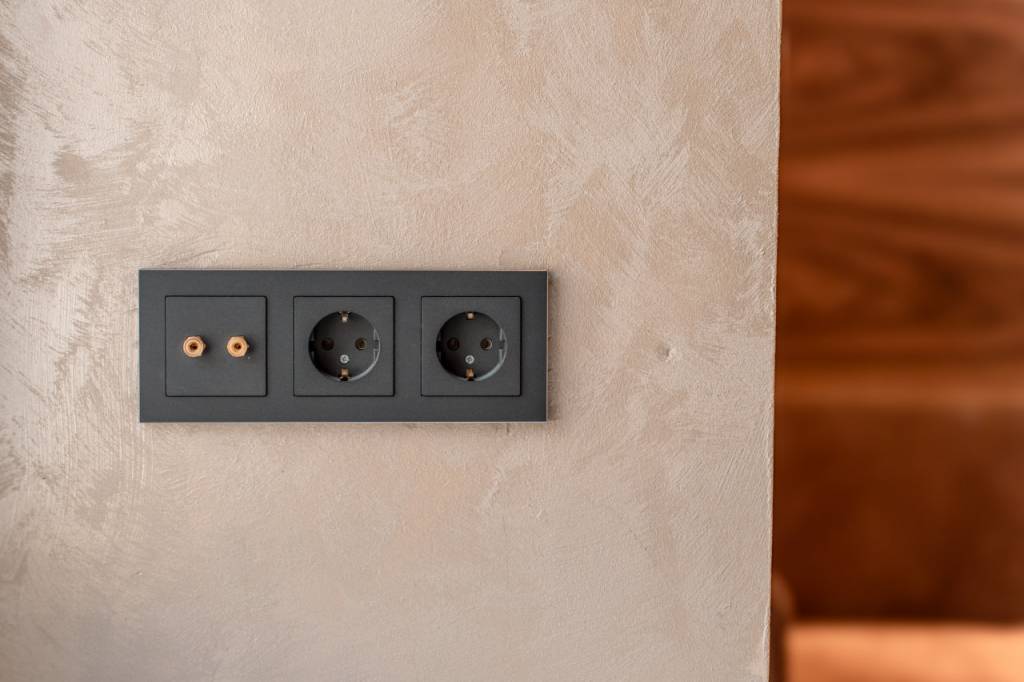

Были установлены все электроустановочные изделия, сенсорные датчики, светильники, световые конструкции и светодиодные ленты.

4. Пусконаладочные работы.

На финальном этапе было установлено программное обеспечение, продумана настройка сценариев и логика работы устройств.

Техническая спецификация интегрированных систем

1. Система управления освещением

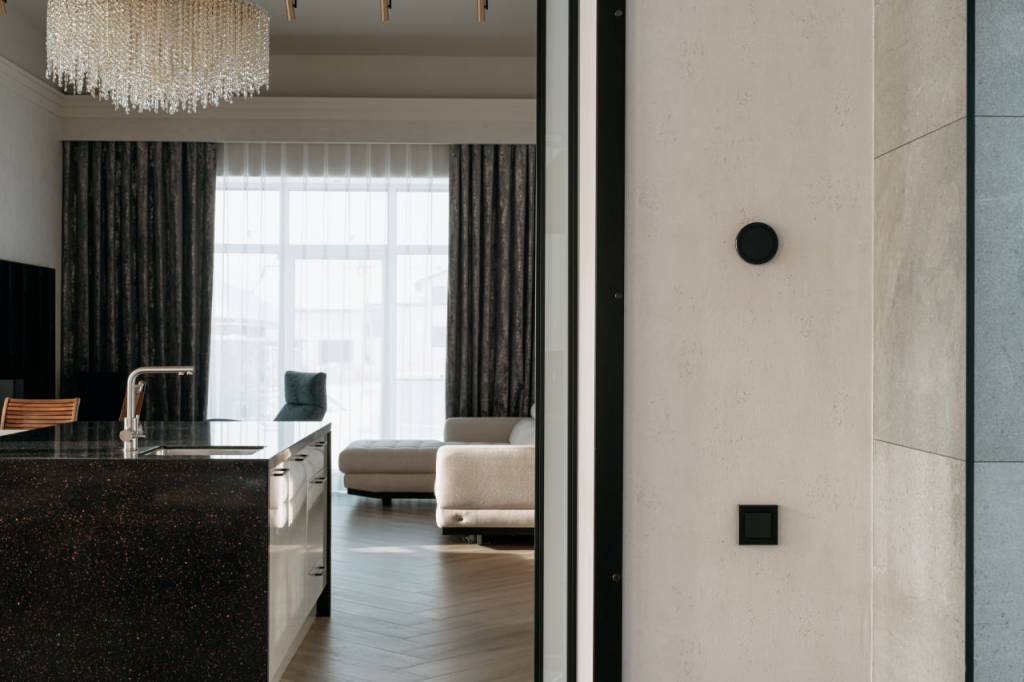

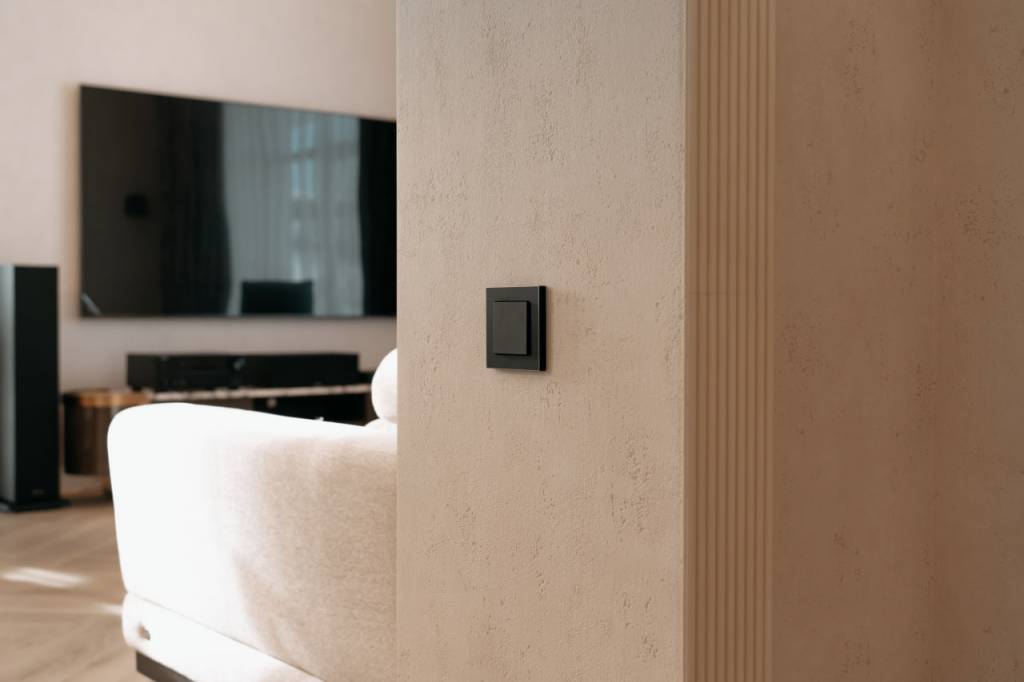

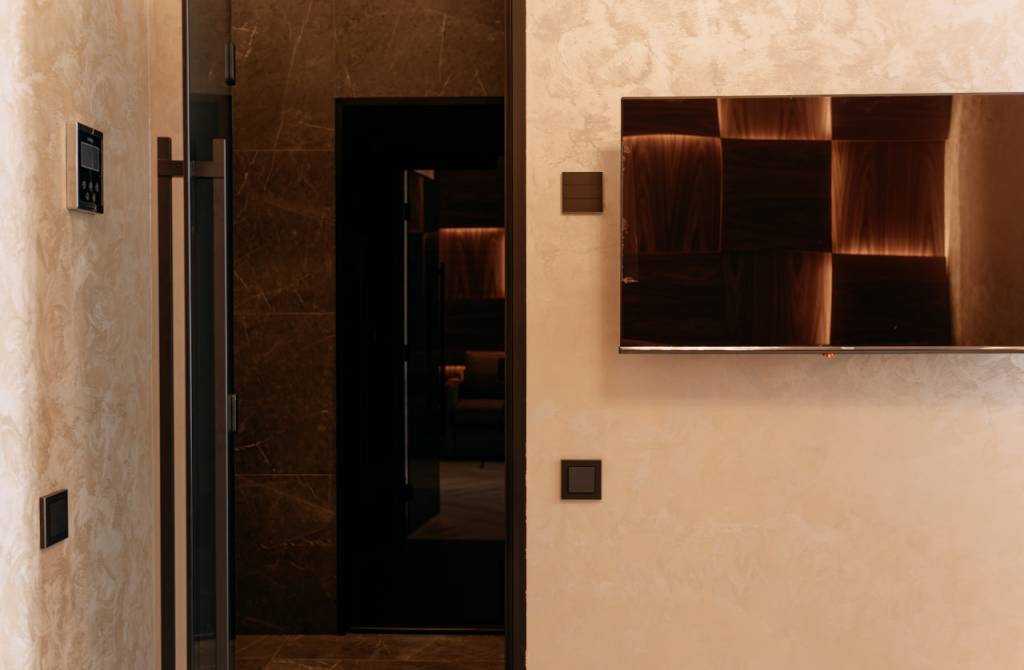

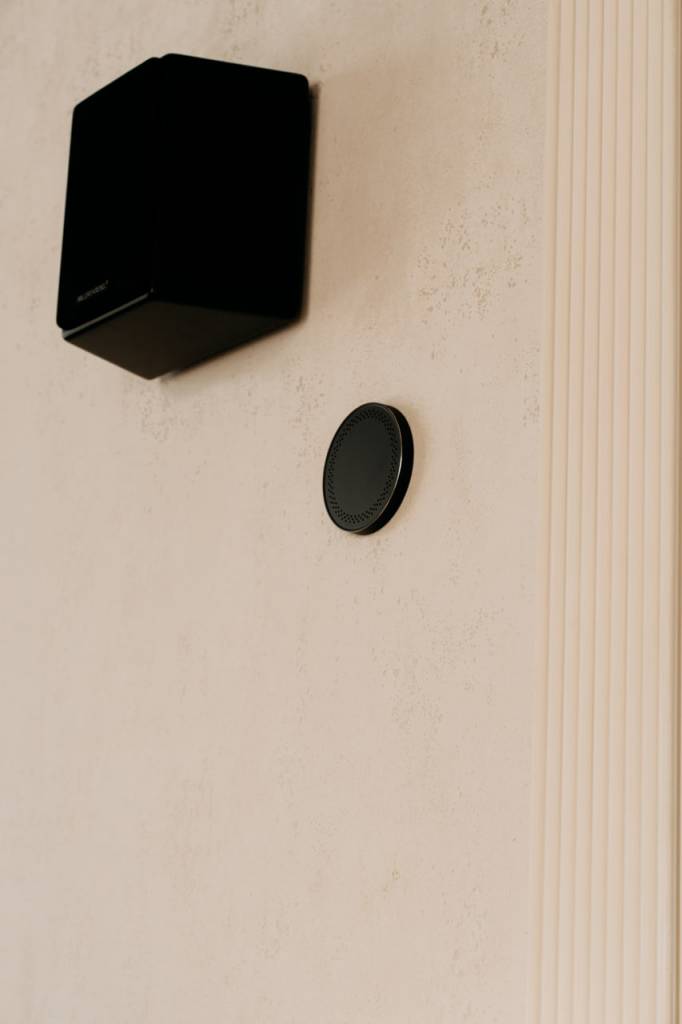

Управляющие устройства: мастер-выключатель и сценарные выключатели. В доме установлено три сценарных выключателя: первый — у входа, второй — в гостиной, третий — для управления парной и хаммамом.

Освещение делится на две диммируемые группы: коридор и ванная. В коридоре диммируемое освещение включается с помощью датчиков движения и освещенности. Ночью оно работает на 20% мощности, днем — на 100%. Точно такой же принцип действует в ванной комнате.

На объекте предусмотрены различные варианты подсветки: по периметру в гостиной, ванной и комнате отдыха. В комнате отдыха также подсвечена меблированная стена. Подсветка штор в спальне, интегрированная с автоматической шторой, позволяет настроить сценарий «световой будильник».

В коридоре установлены три датчика движения, которые реагируют на выход из любой комнаты и включают свет в зависимости от уровня освещенности, зафиксированного датчиком.

Для освещения в бане использованы термостойкие светодиодные ленты Arlight с высокой плотностью светодиодов. Ленты подключены к диммеру iRidi (DM-060-Led) и включены в сценарии. Только в бане установлены четыре контура светодиодных лент.

В хаммаме используется RGB лента, бра, светодиодная линза на 24V, а также RGB ленты для подсветки арки, сидений и потолочной подсветки по периметру.

2. Управление жалюзи и рольставнями

По всему периметру дома на окнах установлены регулируемые рольставни, которыми можно управлять как одновременно, так и по отдельности. Для удобства предусмотрен сценарий: при входе в дом достаточно нажать одну кнопку — все жалюзи откроются, а при выходе — закроются.

Внутри дома утепленная терраса отделена большими рольставнями, которые разделяют жилую зону и террасу.

3. Система управлениями отоплением и микроклиматом

На объекте установлены двенадцать контуров теплых полов и десять контуров теплых подоконников. Для поддержания комфортной температуры в доме к каждому витражному окну в пол подведен отдельный теплый контур, называемый теплым подоконником. Он помогает отсекать холодный воздух непосредственно у окна и подает теплоноситель с более высокой температурой в эту зону. В хаммаме установлены два теплых контура для подогрева скамеек. Система управления отоплением настроена с учетом датчиков, расположенных в полу и на стенах, которые измеряют температуру воздуха.

Также настроена зависимость от температуры наружного воздуха: при понижении температуры снаружи температура теплоносителя в доме повышается, и наоборот.

4. Система управление защиты от протечек

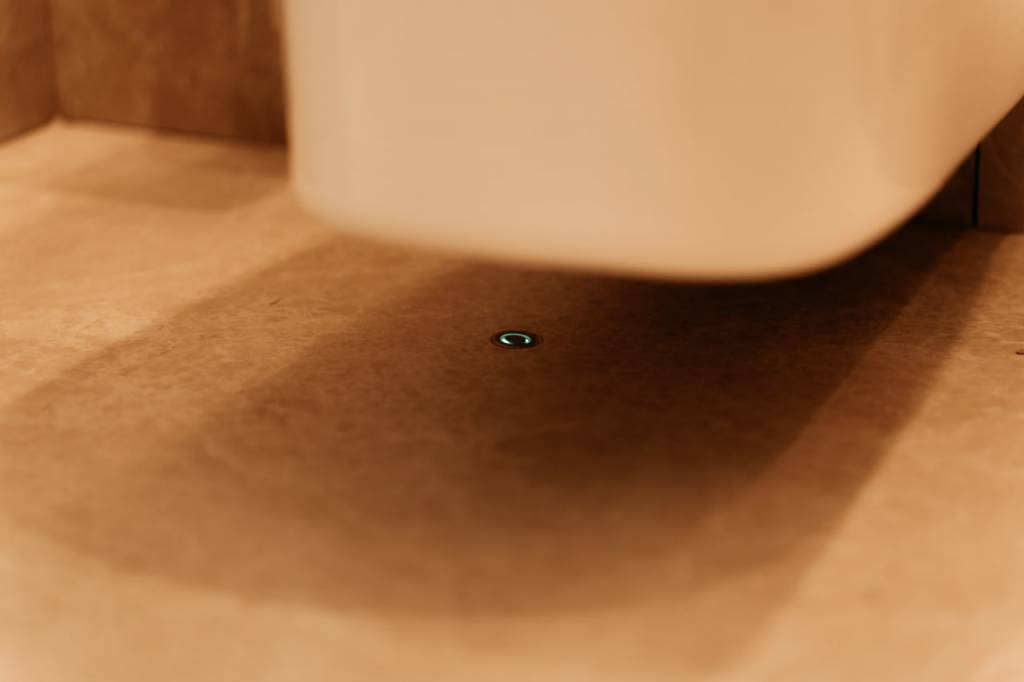

Дом полностью защищен от протечек. Во всех зонах, где может возникнуть утечка воды — в двух санузлах, унитазах, зонах инсталляций, посудомоечной и стиральной машинах, раковине на острове, раковинах в санузлах, а также в коллекторной группе — установлены датчики протечек, как внешние, так и внутренние. Вода поступает в дом через три крана, которые автоматически перекрываются при срабатывании датчика протечки.

5. Система увлажнения

В доме установлены две форсунки на террасе, две форсунки в кухне-гостиной, а также по одной форсунке в комнате отдыха и в спальне. Система полностью автоматизирована, увлажнение включается по заданному сценарию. Настенные мультисенсоры отслеживают уровень влажности, и при его падении система автоматически запускается. Также настроено расписание работы системы увлажнения: в ночное время увлажнение не активируется.

6. Управление кондиционерами

Четыре кондиционера (гостиная, терраса, комната отдыха и спальня) также управляются через систему умного дома: включение, выключение и скорость работы интегрирована в систему.

7. Управление вентиляцией

На чердаке установлена приточно-вытяжная вентиляционная система Turcov. В доме проложены скрытые воздуховоды, а мультисенсоры отслеживают содержание CO2 в воздухе. При значении ниже 700 единиц система работает на первой скорости вращения. При повышении уровня нормы CO2, скорость вращения автоматически увеличивается, а при нормализации ситуации - снижается. Автоматизация системы построена на базе протокола Modbus.

Функциональные возможности

1. Управление освещением: диммирование, RGB-лента и светодиодные ленты, включение/выключение по датчику движения с учетом режимов “День” и “Ночь”. Ночью свет включается только на 20% мощности.

2. Управление увлажнением: автоматическое включение и выключение системы увлажнения во всех комнатах. Увлажнение отключается ночью и автоматически включается утром.

3. Управление приточно-вытяжной вентиляцией: автоматическое включение и регулировка мощности работы на основе данных датчиков определения CO2.

4. Управление жалюзи и рольставнями: сценарий “Я пришел” запускает полное открытие рольставен, сценарий “Я ушел” - полностью их опускает.

5. Управление шторами: автоматизированная штора в спальне совместно с подсветкой запускает сценарий “Световой будильник” - плавное нарастание свет в комнате и постепенное открытие штор для мягкого пробуждения.

6. Управление системой защиты от протечек: внутренние и внешние датчики помогают выявлять утечку воды и автоматически перекрывать подачу воды в случае аварийной ситуации, предотвращая возможные повреждения.

7. Управление контурами теплых полов и подоконников: настроены с погодозависимым сценарием. Чем холоднее на улице, тем выше температура теплоносителя.

Используемое оборудование

Большая часть проекта выполнена на оборудовании Bus77 от компании iRidi:

HS-Server
Релейные модули: DM-306PS, DM-306PC
Универсальный модуль на 14 входов: DM-1400
Модуль ввода-вывода на 4 входа и 2 реле: DM-402-1W
Диммер для управления LED-лентой: DM-060-Led
Датчики протечки: встраиваемые FS-WT-OC-BIF и открытые FS-WT-OC-OTF
Мультисенсоры настенный: FS-V-TH-CO2-VOC
Мультисенсоры потолочные встроенные: FS-V-M-IL-S-IR-BIC

Дополнительное оборудование:

Модуль I-Can-Modbus для управления оборудованием по протоколу Modbus
Блоки питания MEAN WELL
Вентиляционная установка Turcov
Светодиодные ленты Arlight

Возможность расширения функционала

Перед домом находится большая незастроенная территория и в будущем заказчик планирует добавить элементы ландшафтного дизайна, а также настроить автоматическую подсветку, фасадное освещение и автоматизировать гаражные ворота. В планах также интегрировать систему периметрального видеонаблюдения. Для камер видеонаблюдения, ворот и калитку уже проложены кабели, что позволит легко интегрировать эти элементы в единую экосистему умного дома от iRidi.

Кроме того, заказчик планирует построить еще один дом на соседнем участке, полностью его автоматизировать и объединить управление гостевым домом, основным домом и придомовой территорией в единую систему.

Возможности настройки сценариев

Пользователь может легко управлять сценариями через мобильное приложение, адаптируя их под свои потребности. Он имеет возможность регулировать яркость освещения, добавлять или отключать световые приборы, создавая комфортную атмосферу в различных зонах помещения. Все изменения вносятся быстро и интуитивно, что обеспечивает удобство и гибкость в управлении системой.

Сложности, с которыми столкнулись в процессе работы

Основной трудностью, возникшей в ходе работы, стало отсутствие заранее подготовленного дизайн-проекта. Многие решения приходилось изменять в процессе работы, и большую часть из них пришлось разрабатывать самостоятельно.

Надежность-помехозащищенность, ремонтопригодность

Производство и склад оборудования iRidi находится в России, в Нижнем Тагиле, это надежный российский производитель. Благодаря организованному процессу производства и наличию всех необходимых компонентов на складе обеспечивается бесперебойная работа системы, а удобная логистика и оперативная доставка позволяют быстро получать оборудование.
