Категория Pro Install. Номинация «Квартира. Бизнес»

УМНОЕ БУДУЩЕЕ

https://умноебудущее.рф

ДИНАМО

Дата начала: 2022 г.
Дата реализации: 2024 г.

Используемое оборудование: Legrand, HDL, CoolMaster, IRIDIUM

Общее описание

Проект «Динамо» представляет собой современное жилое пространство, в котором передовые технологии гармонично сочетаются с дизайном. В квартире площадью 140 кв.м. предусмотрены функциональные зоны: мастер-блок с собственной ванной комнатой и проходной гардеробной, две детские спальни, просторная кухня-гостиная и панорамные окна, создающие ощущение открытого пространства и наполняющие дом естественным светом.

Система «умного дома» интегрирует управление всеми ключевыми функциями: освещением, климатом, шторами, мультимедиа и безопасностью. Управление осуществляется интуитивно: с мобильного устройства, голосовыми командами или с помощью настраиваемых кнопочных выключателей. Проект демонстрирует, как инновации могут органично вписываться в жилое пространство, делая жизнь проще, удобнее и приятнее.

Основные задачи проекта

• Создание единой интегрированной системы управления домом;

• Разработка интуитивно понятного интерфейса управления для всех пользователей;

• Автоматизация освещения, климата и безопасности;

• Обеспечение надежности и ремонтопригодности системы.

Требования заказчика

• Управление светом, шторами и климатом с телефона;

• Простота управления всеми функциями;

• Возможность интеграции дополнительных систем.

Этапы реализации

1. Анализ требований заказчика и проектирование инженерных систем;

2. Подбор оборудования и интеграция систем;

3. Установка и настройка инженерных систем;

4. Разработка и тестирование пользовательских сценариев;

5. Ввод в эксплуатацию и обучение пользователей.

Краткая техническая спецификация

Щит:

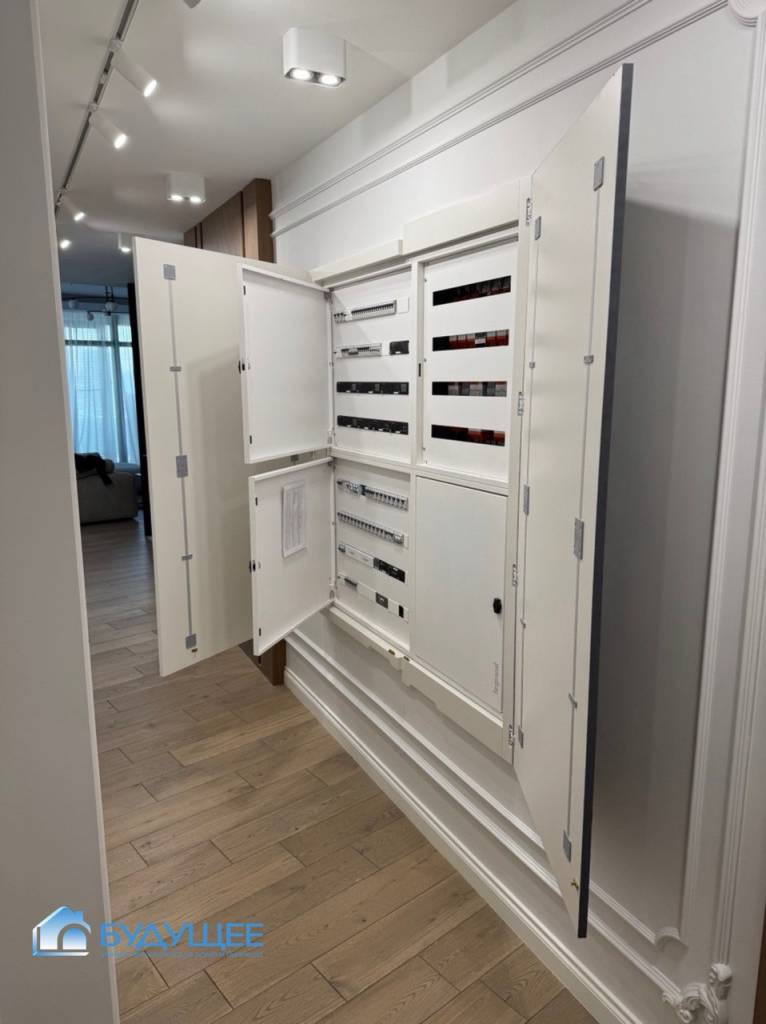

• 4 встроенных щита Legrand;

• Аппараты защиты Legrand: 47 автоматов, 1 УЗО, 27 дифавтоматов;

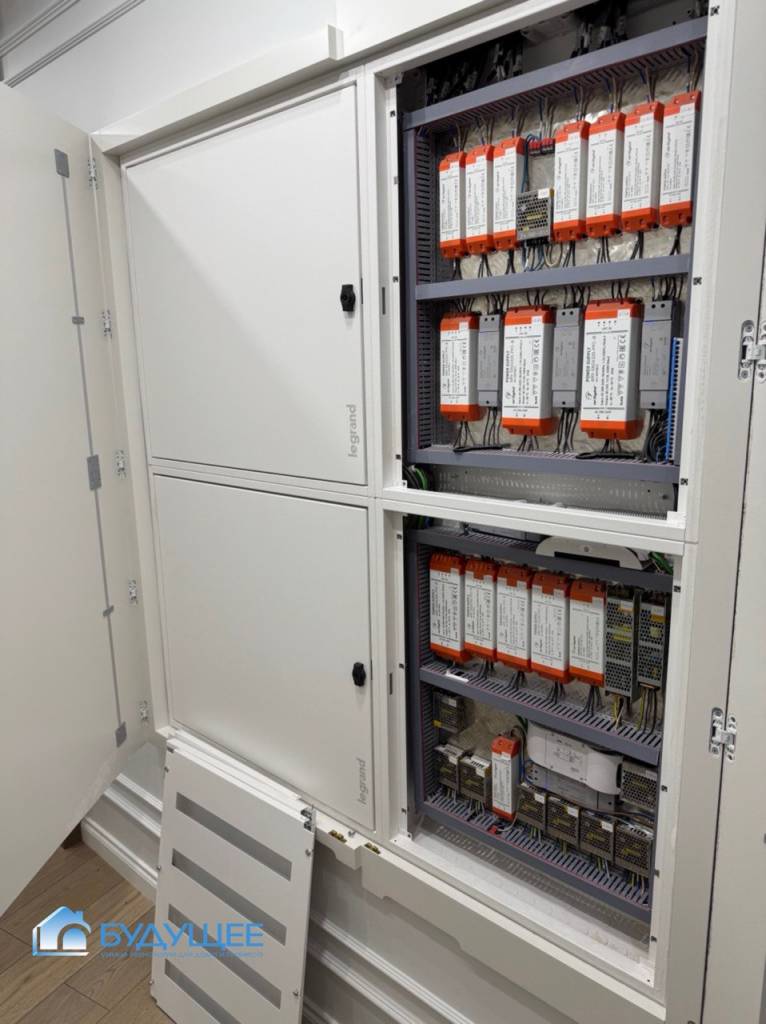

• Блоки питания всех светодиодных лент спрятаны в щитах.

Освещение:

• Управление освещением через релейные блоки HDL KNX;

• Диммируемая LED-подсветка в ключевых зонах с использованием ШИМ-драйверов;

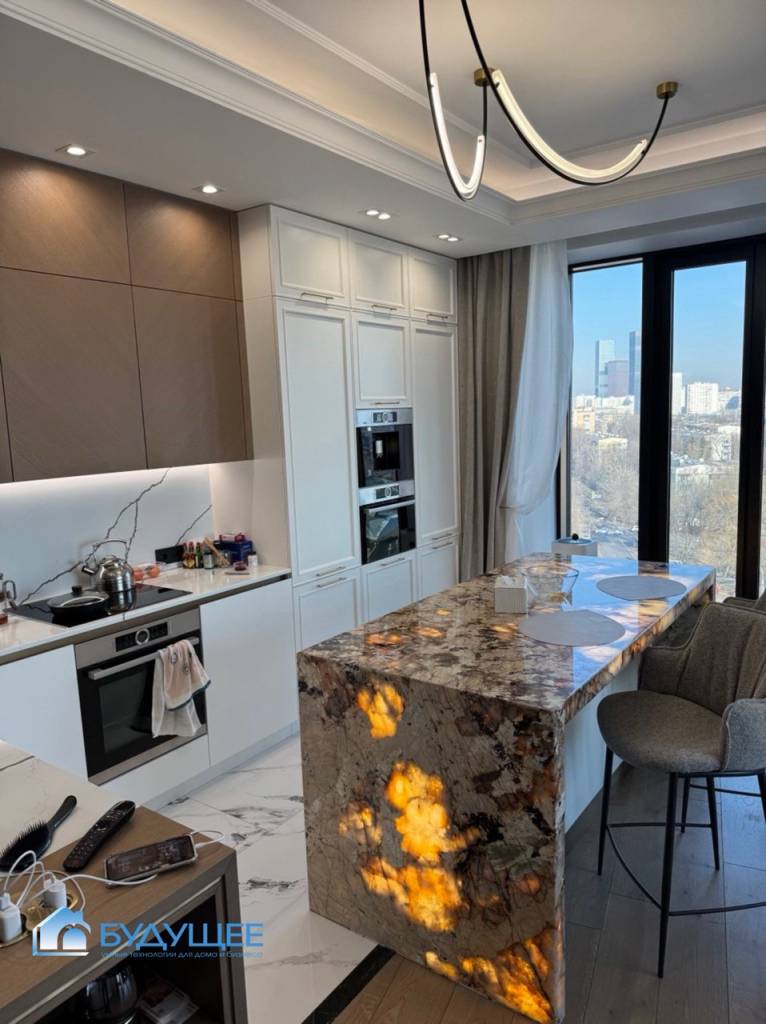

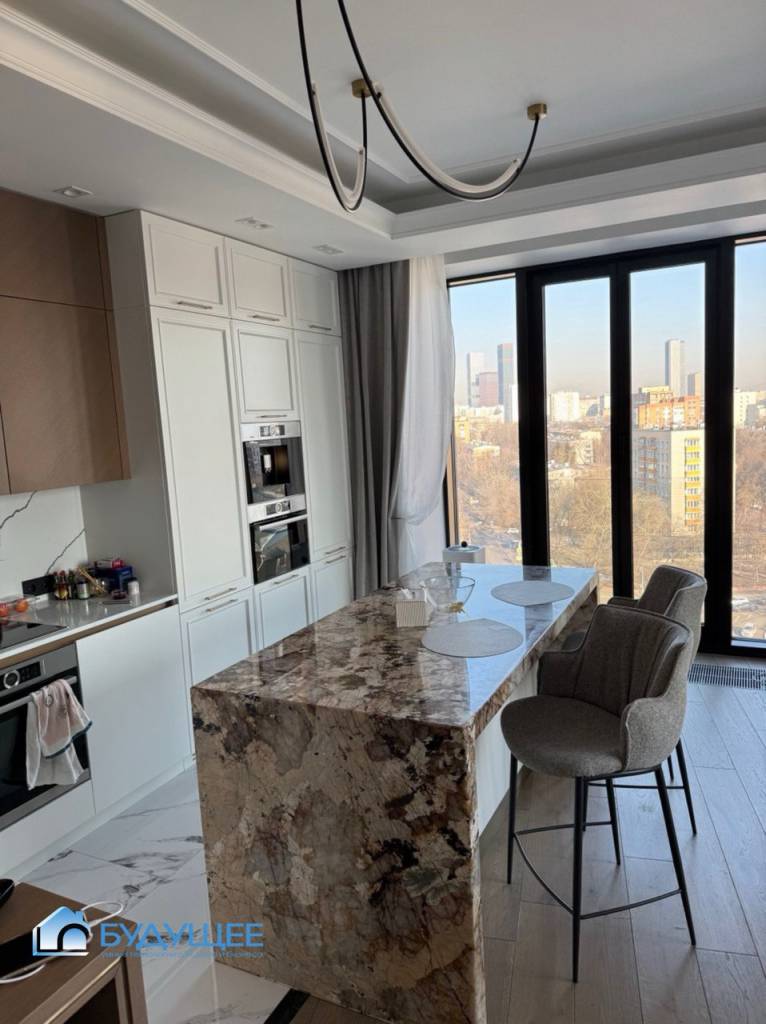

• Подсветка каменного стола и стены из оникса с мощным источником питания и специализированным диммером;

• Сенсорные панели управления и кнопочные выключатели с предустановленными сценариями.

Климат-контроль:

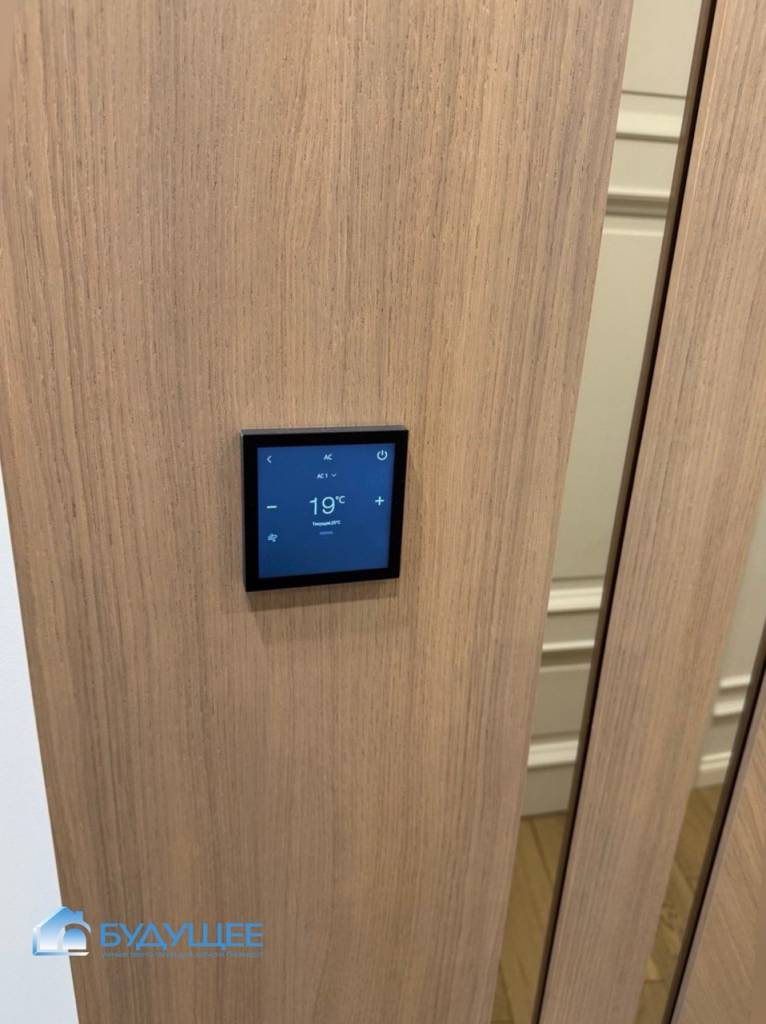

• Управление кондиционированием через CoolMaster;

• Теплые полы с зональным регулированием;

• Управление отоплением через клапаны на гребенке в коллекторе.

Безопасность:

• Система видеонаблюдения с двумя камерами в общем коридоре и поворотной камерой внутри квартиры;

• Контроль протечек водоснабжения и отопления с автоматическим отключением при аварии.

Автоматизация штор:

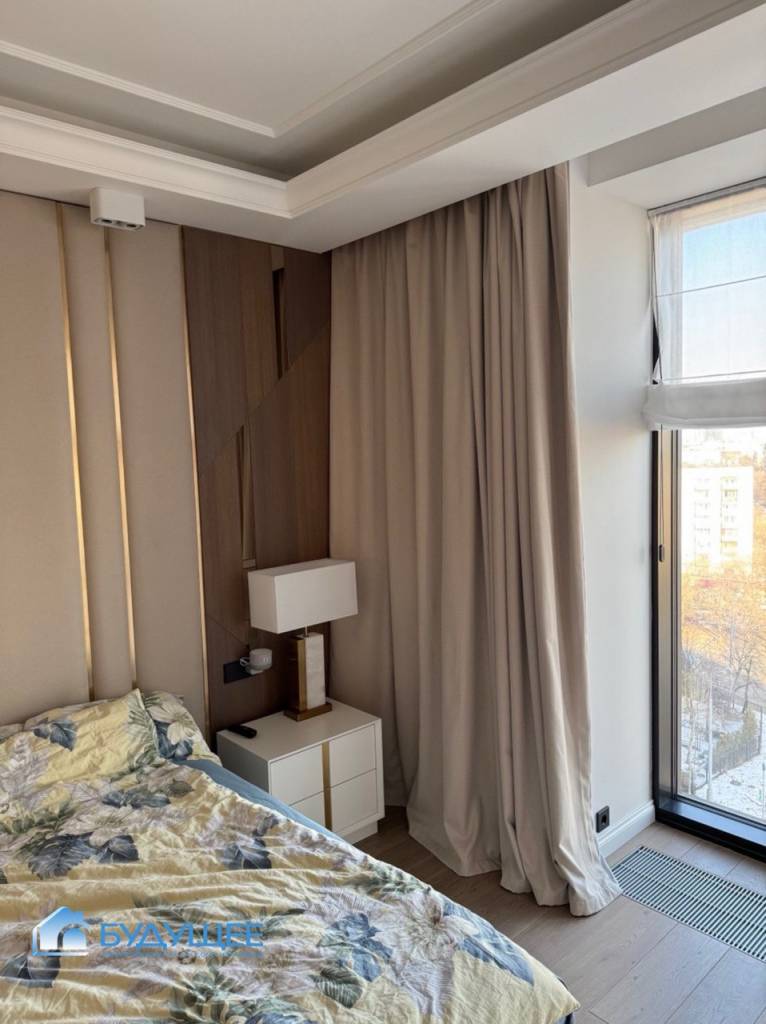

• Управление тяжелыми блэкаут-портьерами по расписанию, выключателями, голосовыми командами и в сценариях;

• Функция тачмоушн — возможность слегка дёрнуть штору для автоматического ее полного открытия или закрытия;

• Возможность открытия штор на заданный процент для точной настройки сценариев.

Аудио/видео:

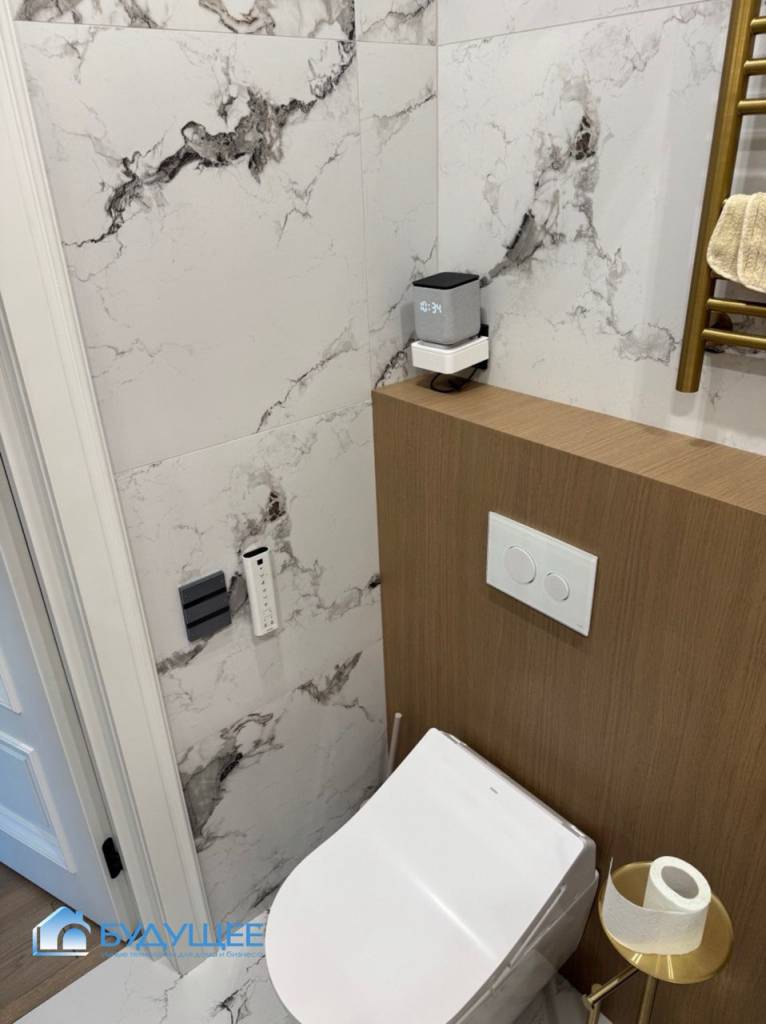

• 6 колонок Алисы, интегрированные в систему;

• Сценарии «Принять ванную» и «Лаунж», регулирующие освещение и включающие подобранную музыку.

Сценарное управление

Сценарное управление в проекте «Динамо» позволяет создавать комфортную атмосферу в доме без необходимости вручную регулировать свет, шторы или музыку. Каждое заранее настроенное действие активируется одним нажатием кнопки или голосовой командой.

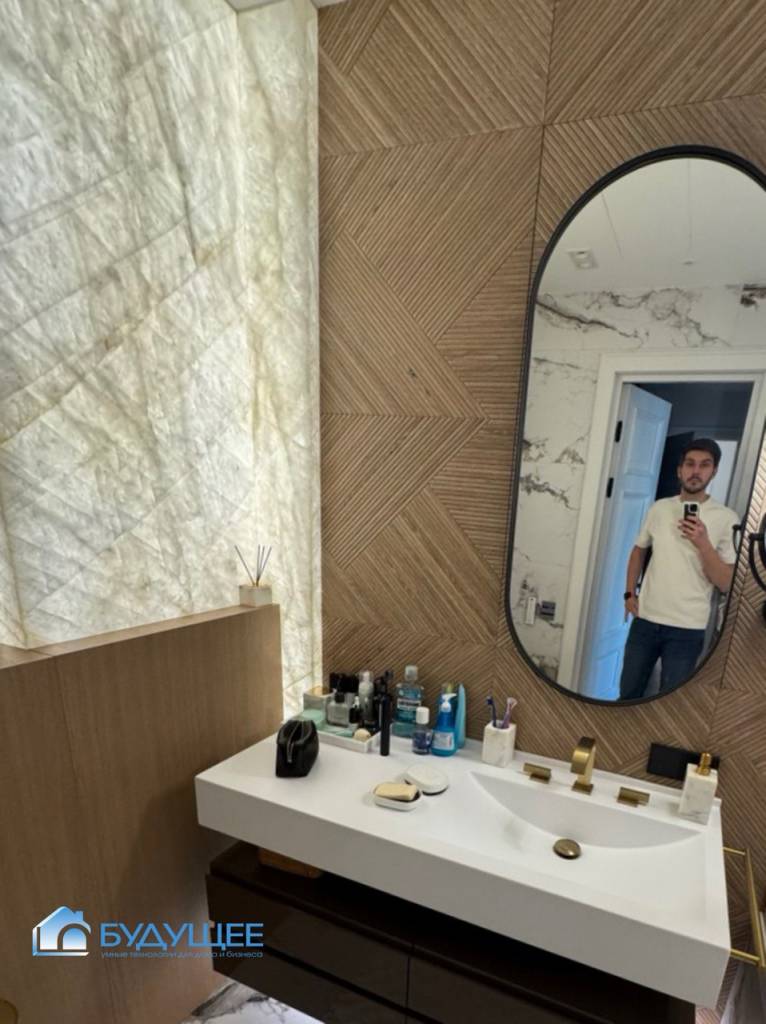

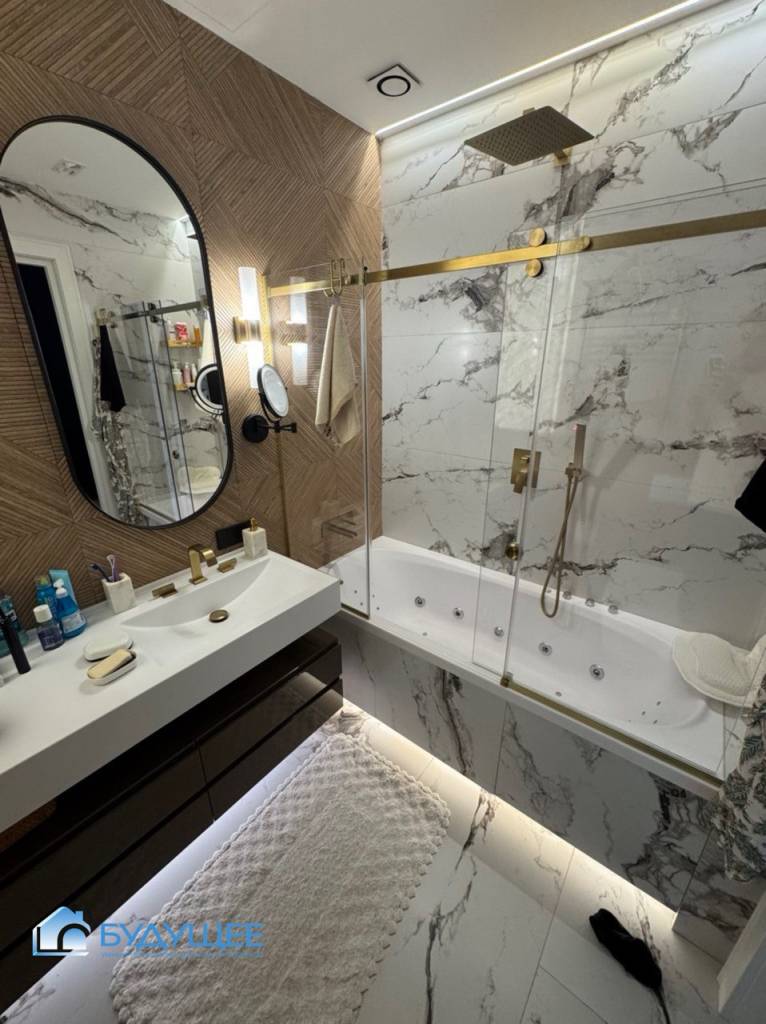

• Сценарий «Принимаем ванную»: Включается мягкая подсветка, создающая уютную атмосферу. Активируется подсветка стены, выполненной из натурального оникса, подчеркивая эстетику ванной комнаты. Запускается расслабляющая музыка, создавая условия для полного погружения в атмосферу релакса. Остается только наполнить ванну и наслаждаться моментом.

• Сценарий «Сон»: Включается режим ночного освещения — отключается основное освещение в гардеробной, спальне и ванной комнате, автоматически закрываются шторы, создавая затемнение. Включаются приглушенные бра у кровати, обеспечивая мягкий свет, комфортный для чтения или подготовки ко сну.

• Сценарий «Лаундж»: В гостиной приглушается свет, автоматически закрываются шторы, отсекая внешний свет и создавая уютную обстановку. Включается расслабляющая музыка, идеально подходящая для отдыха после рабочего дня или вечернего досуга.

Интерфейс управления:

• Управление через мобильное приложение IRIDIUM;

• Гибкая система прав доступа с возможностью ограничения управления для детей;

• Удобная настройка расписаний через приложение;

• Голосовое управление, которое изначально не планировалось, но после успешного тестирования в гостиной было внедрено практически во всех помещениях.

Сложности при реализации

• Первоначально проект разрабатывался другим интегратором, что потребовало пересмотра решений и исправления ошибок;

• Проведена переработка проектной документации, корректировка электрических схем и монтажных решений;

• Собраны новые щиты и проведён полный запуск системы, обеспечив её бесперебойную работу.

Данный проект стал примером того, как грамотный подход к интеграции технологий делает пространство не только удобным, но и адаптивным к любым требованиям владельцев.
