Категория Pro Install. Номинация «Квартира. Элит»

УМНОЕ БУДУЩЕЕ

МЕДНЫЙ

Дата начала: 2021 г.
Дата реализации: декабрь 2024 г.
Используемое оборудование: Legrand, Module Electonic, Schneider Electric, HDL, Interra, CoolMaster, IRIDIUM, Ekinex

Общее описание

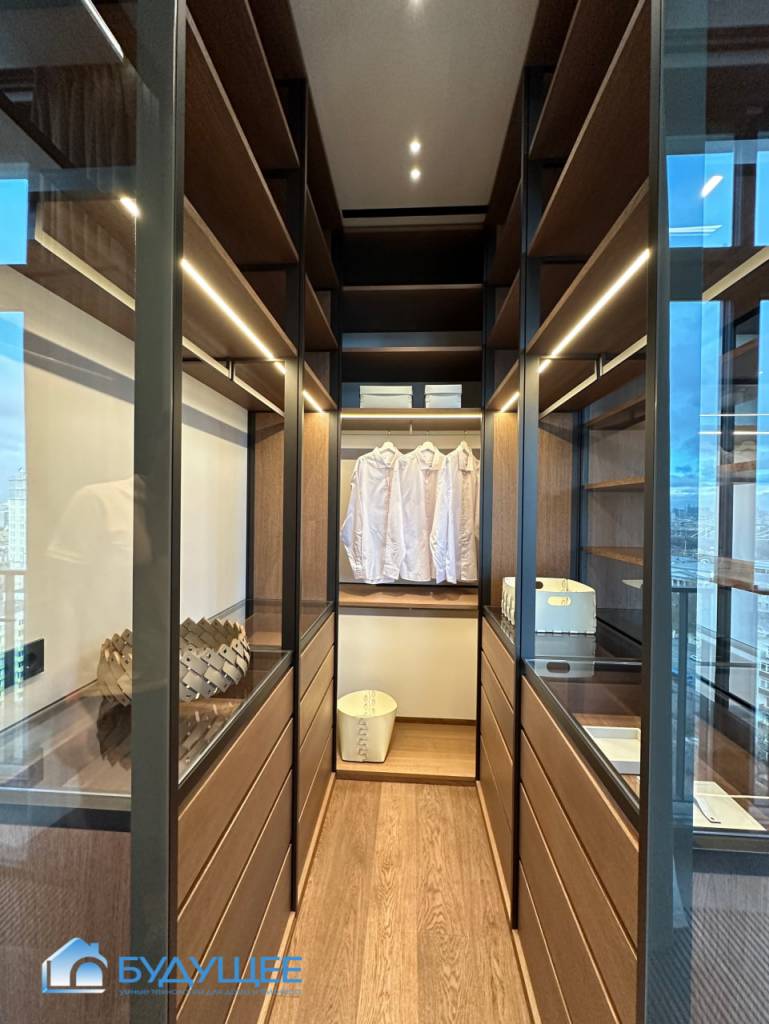

Проект «Медный» — это не просто умная квартира в центре Москвы, а пространство, где технологии становятся незаметными помощниками в повседневной жизни. Квартира площадью 250 кв.м., в которую входят четыре спальные зоны, каждая с гардеробной и своей ванной комнатой, кабинеты для собственников, спортзал и большая кухня-гостиная-столовая. «Медный» сочетает в себе комфорт, эстетику и передовые инженерные решения. В каждой детали продумано удобство: от интегрированных систем освещения и климат-контроля до автоматизации оконных решений и мультимедиа.

Сложная геометрия потолков с высотой от 3,74 до 5,24 м добавляет пространству уникальности, а интеллектуальные системы адаптируются под ритм жизни владельцев, обеспечивая идеальные условия для отдыха, работы и общения. Интуитивное управление всеми функциями квартиры, автоматизация сценариев и возможность удаленного контроля создают ощущение комфорта и безопасности на новом уровне. «Медный» — это пример того, как технологии становятся частью гармоничного и стильного интерьера, дополняя его и делая жизнь удобнее.

Основные задачи проекта

Организация удобной интегрированной системы умного дома;
Обеспечение простого интуитивного управления основными функциями;
Повышение уровня безопасности за счет систем видеонаблюдения, датчиков движения и контроля протечек;
Автоматизация отопления, вентиляции и водоснабжения;
Создание удобного и настраиваемого интерфейса для пользователей.

Требования заказчика

Максимальная автоматизация всех устройств;
Автоматическое управление климатом в разных помещениях независимо друг от друга. Будет проживать муж, жена и 3 детей с разными предпочтения по климату;
Высокая надежность системы и возможность дальнейшего расширения
Удобное и понятное управление.

Этапы реализации

1. Проектирование инженерных сетей с учетом требований заказчика;

2. Разработка концепции умного дома и подбор оборудования;

3. Монтаж инженерных коммуникаций и оборудования;

4. Настройка системы управления и тестирование всех сценариев;

5. Ввод объекта в эксплуатацию и обучение пользователей.

Краткая техническая спецификация

Освещение: KNX и DALI системы управления освещением, интеграция с сенсорными панелями;
Климат-контроль: CoolMaster для управления кондиционированием, плавное регулирование клапанами отопления 0-10В, теплые полы с зональным регулированием и адиабатическая система увлажнения, управляемые с реле;
Безопасность: видеонаблюдение, контроль протечек, автоматическое перекрытие воды;
Управление шторами: моторизованные карнизы с возможностью голосового управления, управление через планшет, телефон, выключатели, сенсорные панели и функция тачмоушн.

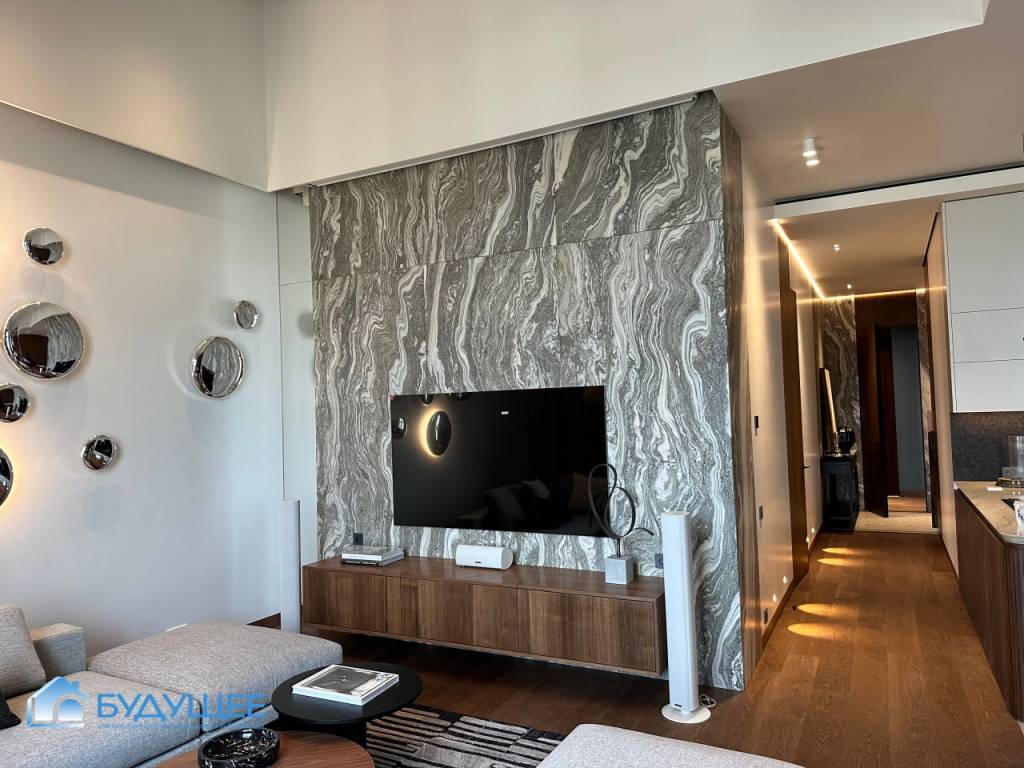

Аудио/видео: домашний кинотеатр в гостиной со звуком 7.1, с телевизором 75”, ультракороткофокусным проектором и экраном 120”. Переключение между режимом просмотра телевизора и проектора происходит путем нажатия одной кнопки.
Сценарии управления: интеллектуальное освещение, настроенное по расписанию. Сценарии «Готовка», «Кино», «Сон», «Утреннее пробуждение».

Сложности при реализации

Интеграция нескольких протоколов управления в единую систему;
Размещение оборудования в ограниченных пространствах;
Настройка комплексных сценариев работы системы.

Реализованные функции

Освещение: управление через KNX и DALI, диммируемые группы, автоматизация освещения по сценариям и датчикам движения. Всего заложено 5 DALI шлюзов, которые позволяют плавно управлять освещением. 2 DALI шлюза - для управления треками, всего их порядка 90 светильников. 1 DALI шлюз для управления светодиодными лентами (45 штук). 2 DALI шлюза для управления спотами (93 штуки).

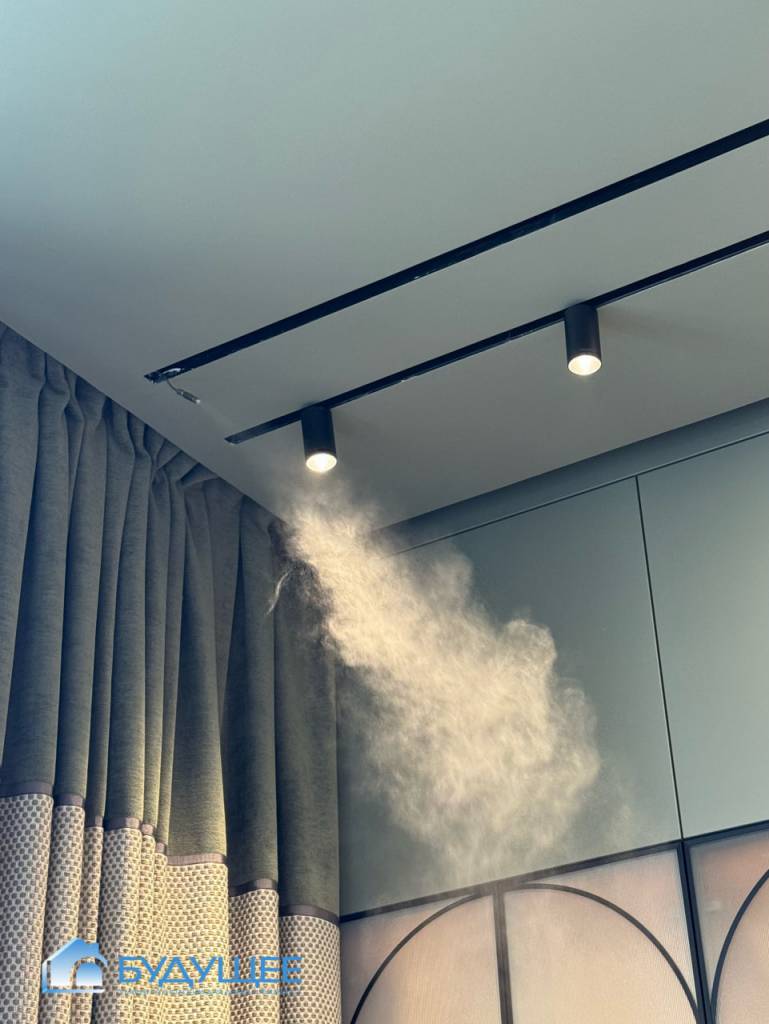

Климат-контроль: индивидуальное регулирование температуры в помещениях, управление кондиционерами через CoolMaster, адиабатическое увлажнение, автоматизация теплых полов. Все системы автоматически регулируются в зависимости от заданных параметров температуры и влажности. Всего в квартире предусмотрено 8 независимых климатических зон, в которых каждый жилец сможет выставить наиболее комфортные для себя условия. Где-то +28, а где-то температура +22.
Автоматизация оконных решений: моторизованные карнизы для портьер и рулонных штор, моторизированные фрамуги. В приложении можно выставить любой % открытия штор. Контроль положения окон и автоматизация проветривания. На всех окнах и оконных дверях установлены герконы, благодаря которым система определяет возможность закрытия штор, предотвращая их поломку.
Автоматический переход на горячее водоснабжение: При отключении городской подачи горячей воды система автоматически переключается на бойлер. Датчик температуры, установленный на общедомовом стояке, фиксирует снижение температуры, после чего система закрывает подачу городской горячей воды, активирует розетку бойлера и открывает подачу воды из бойлера. Этот процесс происходит без участия заказчика, обеспечивая бесперебойное горячее водоснабжение. Заказчику только приходят пуш уведомления для информирования.
Безопасность: интеграция системы видеонаблюдения, контроль протечек воды с автоматическим перекрытием, датчики движения и открытия окон; При срабатывании датчика протечки вода перекрывается только в данной зоне. В остальных помещениях все будет работать в штатном режиме и не мешать остальным жильцам. В квартире 5 ванных комнат.
Голосовое управление: интеграция с голосовыми ассистентами, управление основными функциями через голосовые команды; Использован сервер Urri для интеграции с Алисой и Siri.

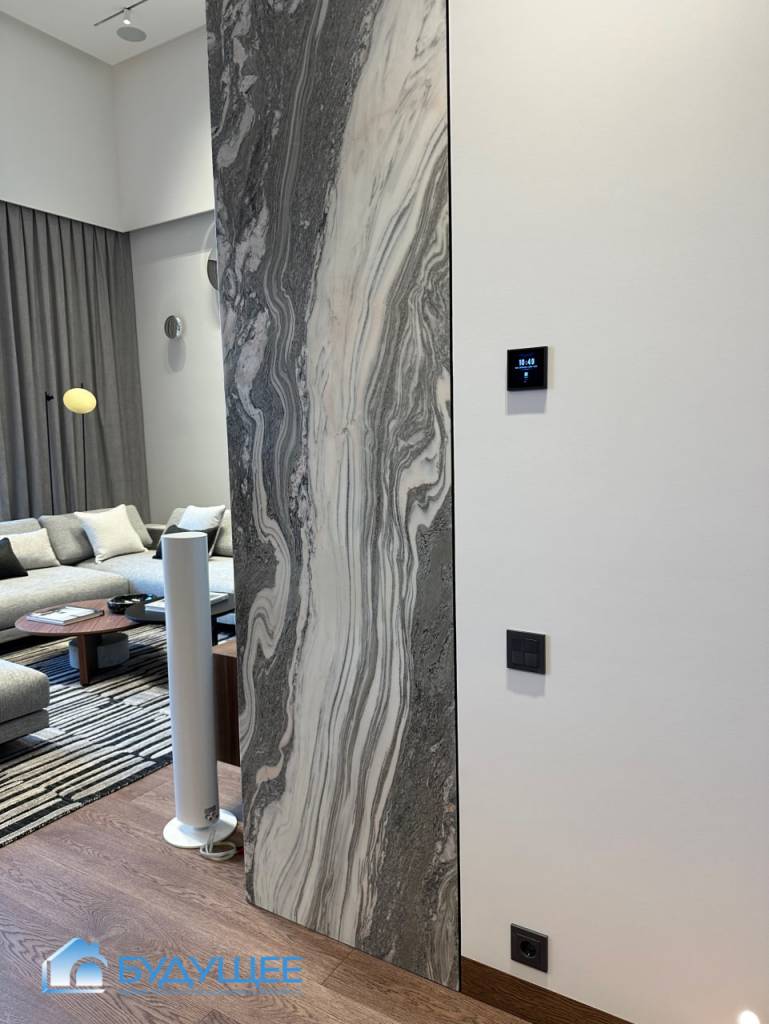

Управление с кнопочных выключателей: предусмотрено удобное управление освещением с помощью настенных выключателей.

1 кнопка - включение основной группы света.
2 кнопка - активация сценария «Максимальное освещение».
3 кнопка - сценарий «Вечер» с приглушенным светом.
4 кнопка - выключение всего света в зоне (при удержании клавиши в течение 1 секунд, чтобы избежать случайного отключения).

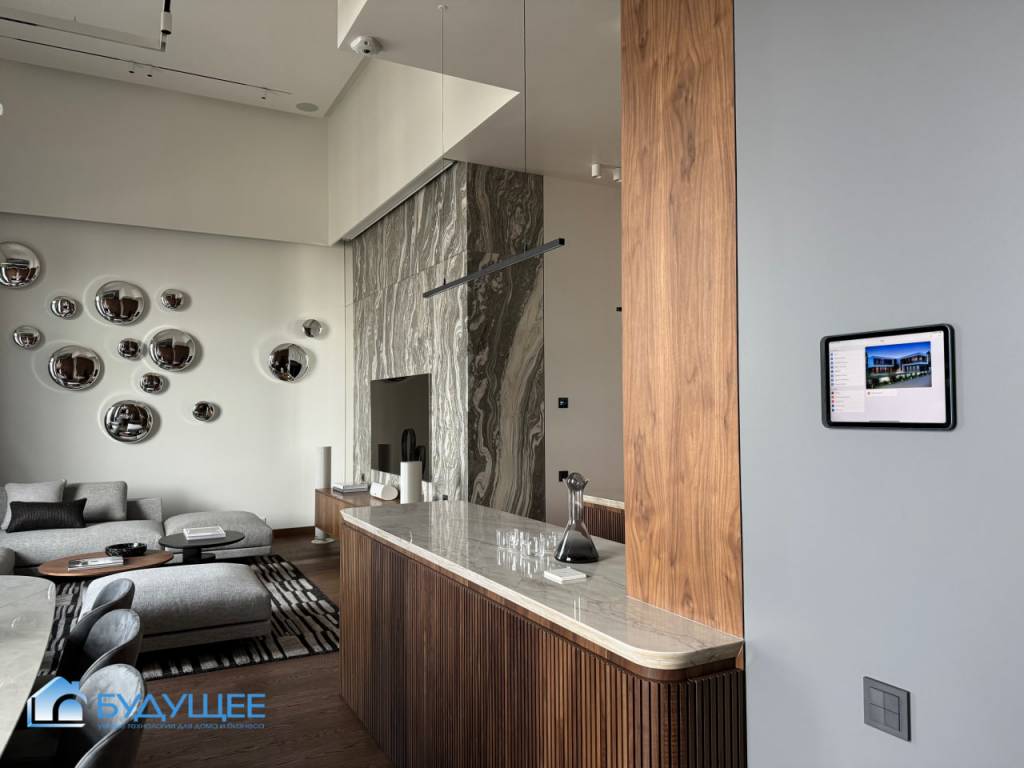

Управление с планшета и мобильного телефона: управление всеми функциями системы с помощью программного обеспечения IRIDIUM. Включение сценариев, управление светом, шторами, фрамугами, климатом, доступное как с мобильных устройств, так и с настенных панелей.
Сценарии и удаленное управление: предусмотрена возможность настройки персонализированных сценариев и управление ими через мобильное приложение, а также через голосовых ассистентов. Сейчас реализованы следующие сценарии:

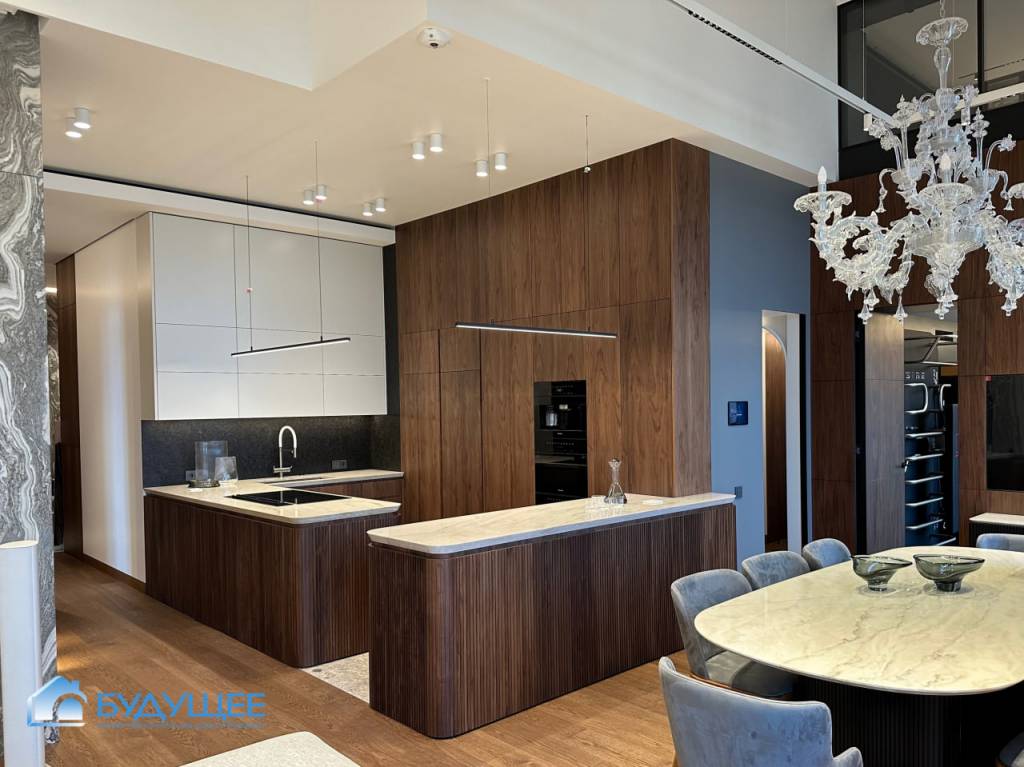

Сценарий «Готовка»: При активации сценария включается максимальное освещение на кухне и запускается любимая музыка, создавая комфортные условия для приготовления пищи.

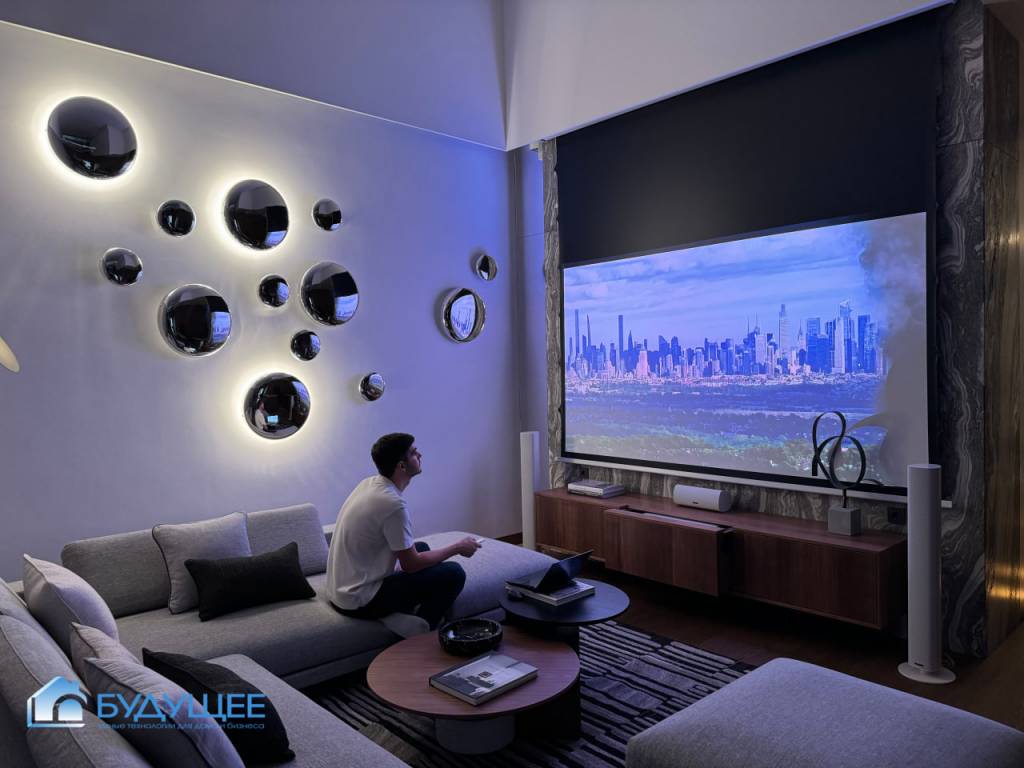

Сценарий «Кино»: При активации сценария автоматически выключается свет, закрываются шторы, выкатывается тумба с проектором, опускается экран, создавая атмосферу для комфортного просмотра. Управление всеми функциями осуществляется с пульта телевизора. После завершения просмотра сценарий автоматически выполняет обратные действия: тумба с проектором задвигается, проектор поднимается, шторы открываются, а освещение переходит в режим мягкой подсветки для комфортного перемещения по квартире.

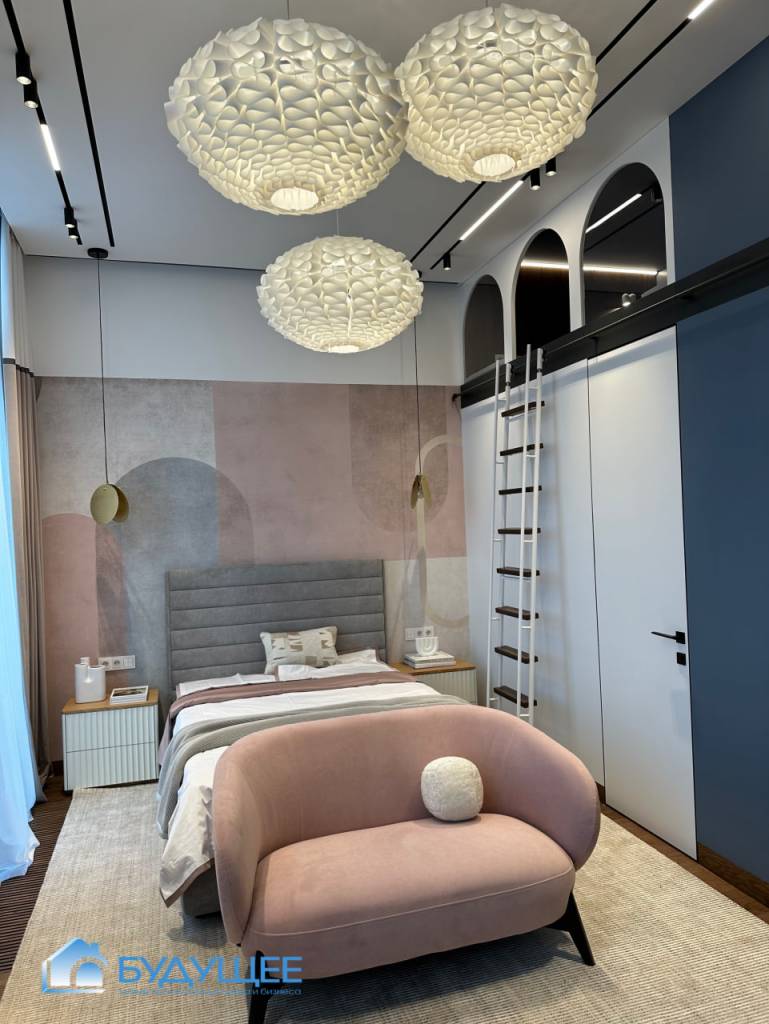

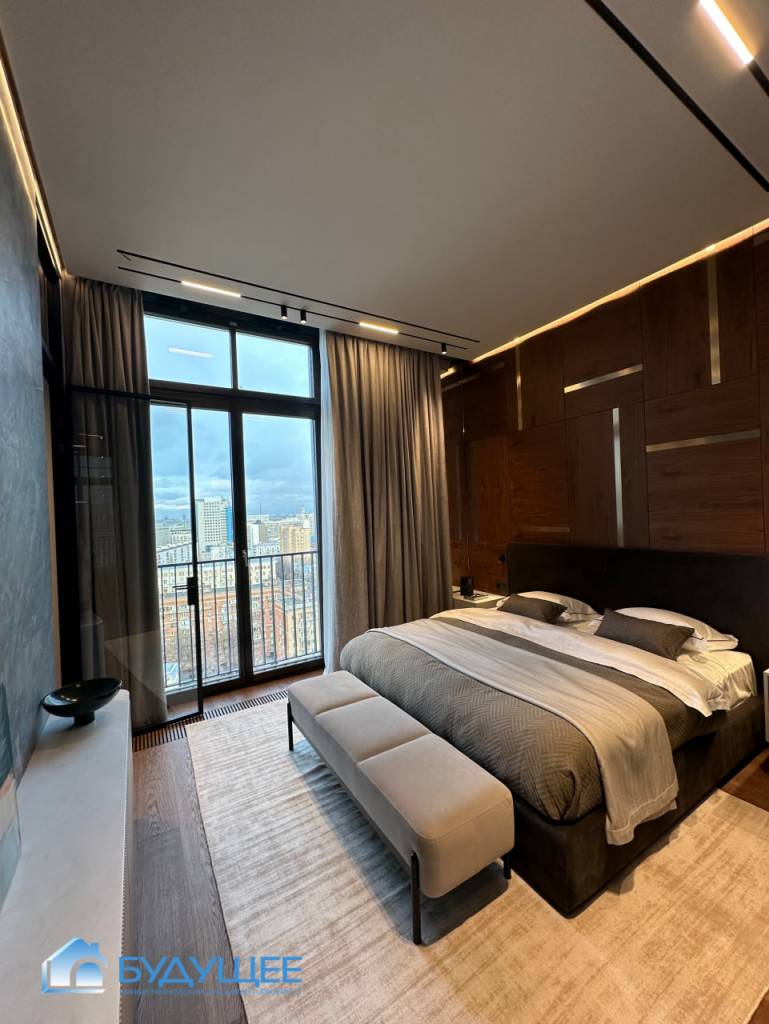

Сценарий «Сон»: При активации сценария выключается весь свет в отдельной спальной зоне, включая гардеробную и ванную комнату. Закрываются шторы, создавая приятную затемненность. Включается бра над кроватью, обеспечивая мягкое освещение для подготовки ко сну. Сценарий особенно актуален в этой квартире, потому что здесь есть двухэтажные спальни с ванной и гардеробной на первом этаже.

Сценарий «Утреннее пробуждение»: В установленное время шторы постепенно открываются, создавая эффект естественного рассвета, способствующего мягкому и комфортному пробуждению.

Сценарий «Освещение в ванных комнатах»: Освещение в ванных комнатах регулируется в зависимости от времени суток. Утром включается мягкий свет, днем используется максимальная яркость, а в ночное время активируется только подсветка тумбы, обеспечивая комфорт и удобство.
