Монодом

Номинация «Квартира»

Ценовая категория: бизнес

АйТек

г. Воронеж, ул. Генерала Лизюкова 66а
www.ittell.ru

Монодом

ДАТА НАЧАЛА\ОКОНЧАНИЯ: 2021\2022

СИСТЕМНЫЙ ИНТЕГРАТОР: ООО “АйТек”

ЗАДАЧА И ТРЕБОВАНИЯ: Объект - квартиры 118,3 м2 в ЖК Монодом. Заказчик - владелец крупной IT-компании. Задачей было создать интегрированную систему домашней автоматизации с управлением освещением, домашним кинотеатром и климатическими системами с минимальным привлечением заказчика (не более 30 часов на весь проект, включая обсуждение ТЗ и обучение).

Ключевое требование заказчика - управление всеми климатическими системами из единого приложения и поддержание в трех помещениях квартиры (мастерская, спальня, гостиная) следующих параметров воздуха:

заданную температуру (расчетная по проекту – от 22С до 23С);
заданный уровень концентрации СО2 (в пределах 400-700ppm);
заданный уровень относительной влажности (расчетная по проекту 40-50%)

В 2023-м году было проведено комплексное сервисное обслуживание всех систем. Обо всех происшествиях регулярно приходит отчет на электронную почту заказчику. Есть возможность удаленной конфигурации и управления системами.

ОПИСАНИЕ ПРОЕКТА:

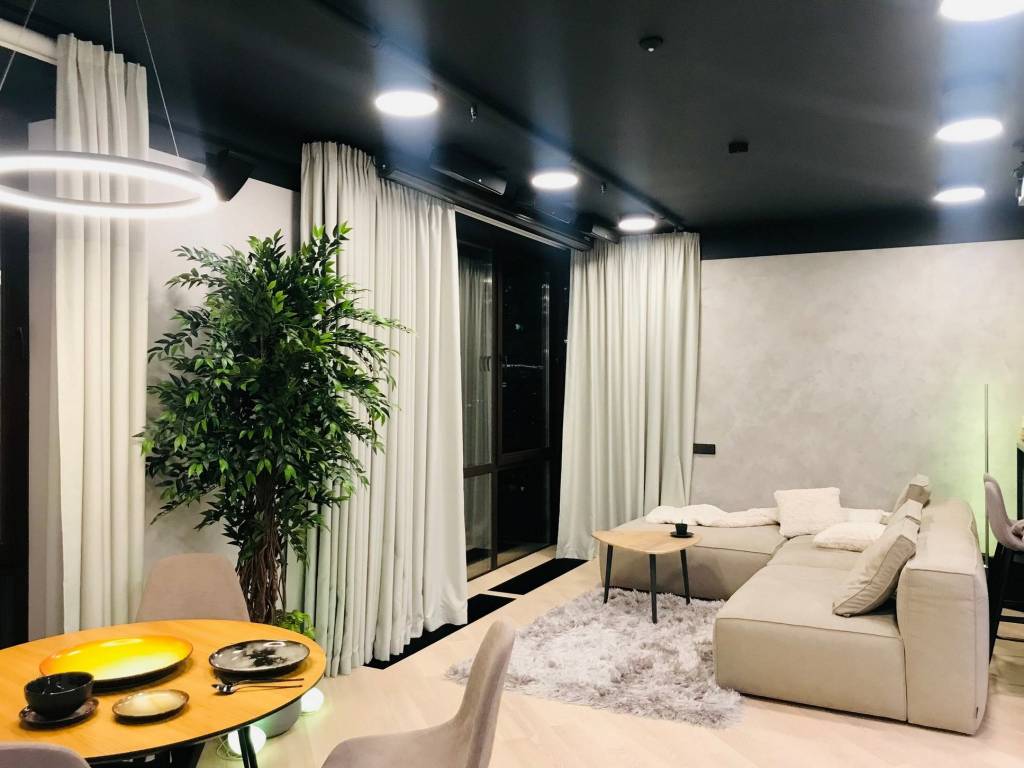

Свет

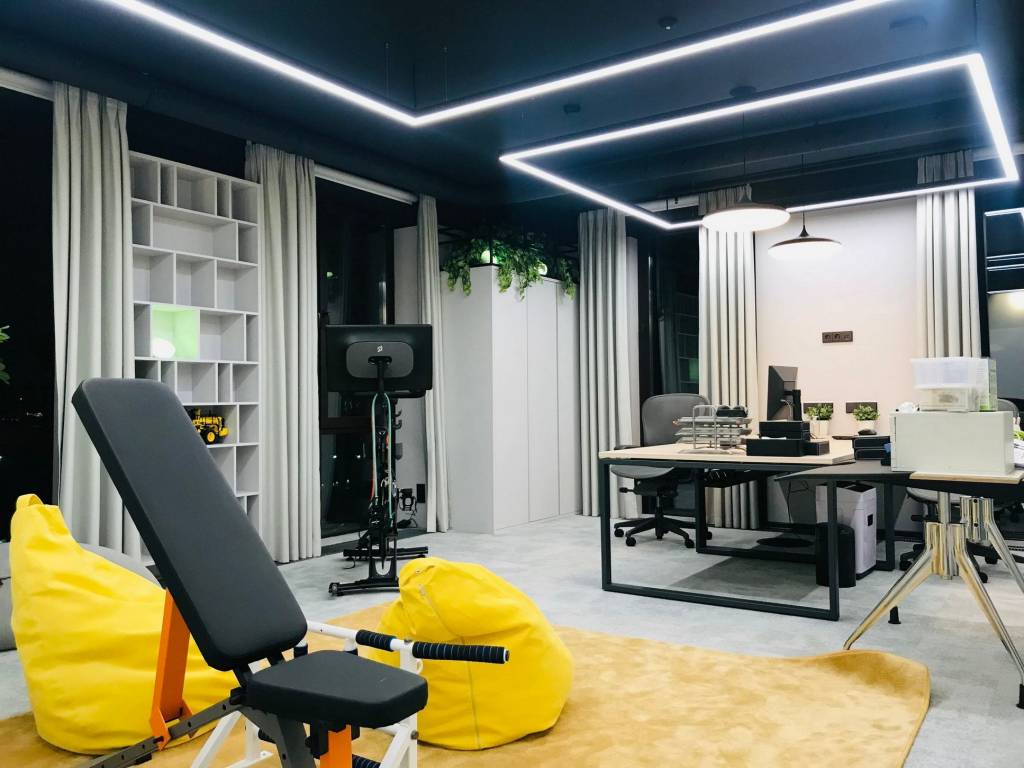

трековые светильники DALI (диммирование, возможность изменения цветовой температуры)
точечные светильники
дизайнерская люстра 0-10 Вольт в гостиной
управление подсветкой кухни интегрировано с умным домом

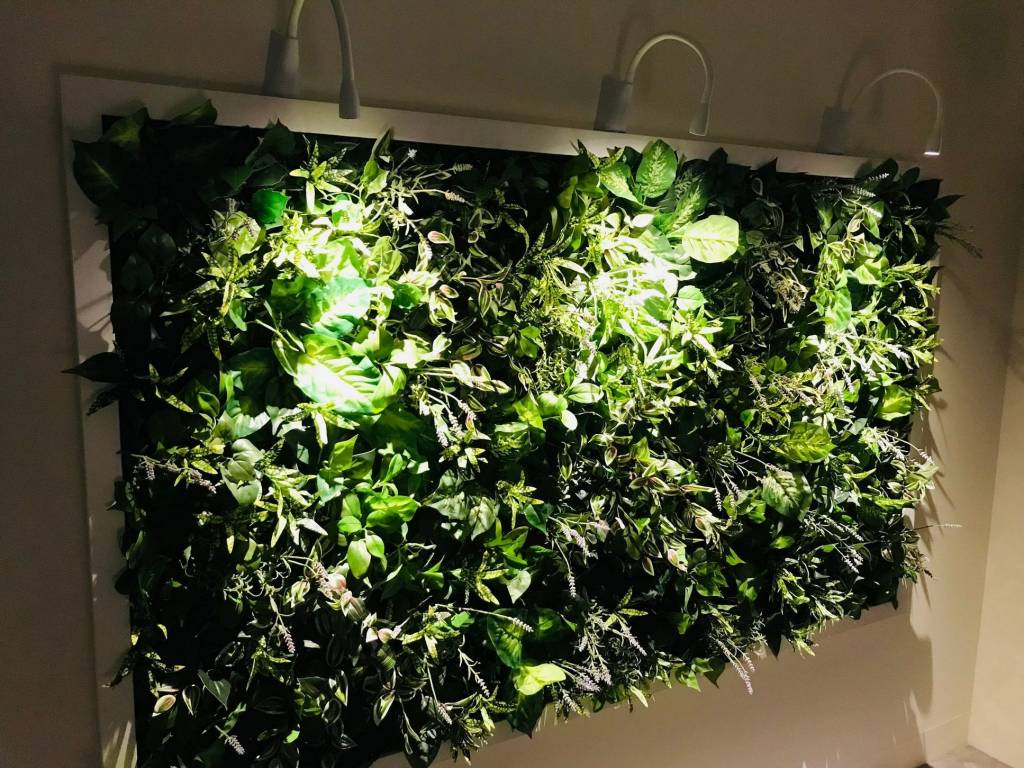

освещение фито стены в спальне
управление интерьерными светильниками Philips HUE через приложение Larnitech, интеграция в общие сценарии
сценарии освещения связаны с общими сценариями “кино”, “я ушел”, “отпуск”, “вечер” и т.п.

Кинотеатр и мультимедиа

сопряжение штор и кинотеатра
ресивер Denon с двумя зонами аудио: домашний кинотеатр и фоновая музыка по 8 комнатам

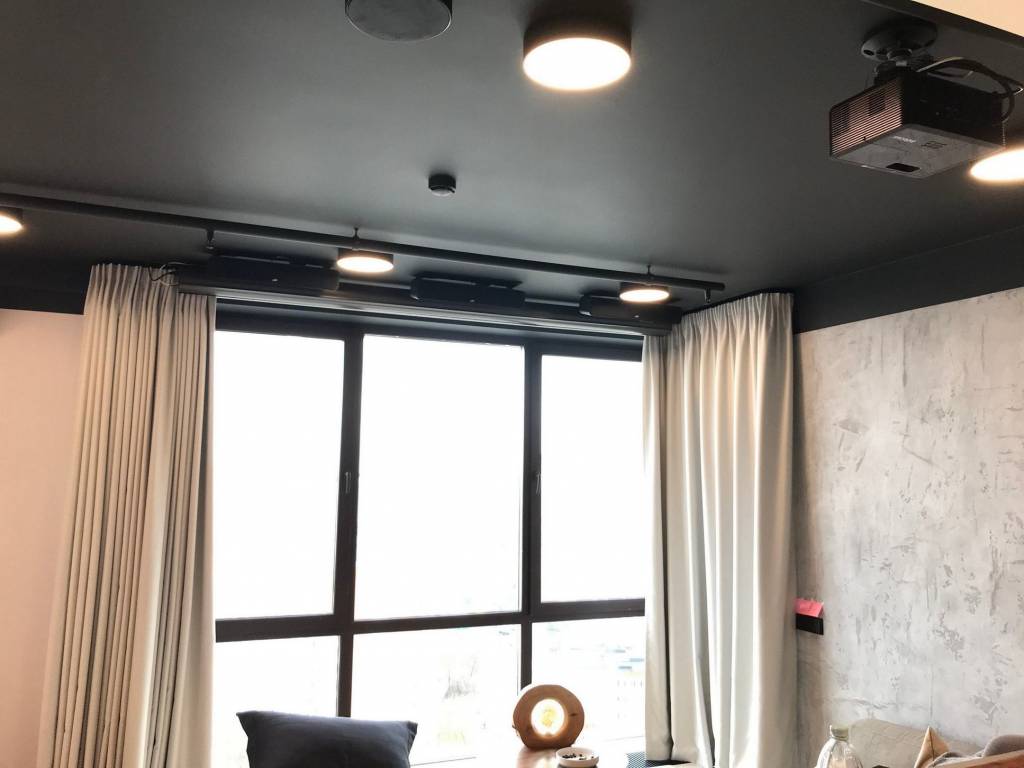

моторизированный экран и проектор
фоновая музыка - 8 акустических систем в каждой из комнат, источник - вторая зона ресивера Denon (AirPlay, Bluetooth, HDMI розетка)
домашний кинотеатр 5.1 в составе: акустические системы, моторизированный экран, моторизированные шторы, интерьерные светильники, ресивер, проектор
сценарий “кино” включает в себя управление нагрузками: закрыть шторы, выпустить экран, включить проектор, ресивер, выключить светильники DALI и точечные светильники, переключить интерьерный свет Philips HUE на 20% фиолетового света
сценарий “кино” активируется при нажатии клавиши в помещении гостиной, голосом через Алису (гостиная) или Siri (смартфон), через приложение Larnitech

Домашний кинотеатр:

1. AV ресивер - Denon AVC-X3700H

2. Медиаприставка - Apple TV 4K 64 ГБ

3. Фронтальные АС - Polk Audio Signature S35 E Black

4. Тыловые АС - KEF Ci160TR

5. Сабвуфер - B&W ASW610

6. Видеопроектор - INFOCUS IN2138HD

7. Экран - Lumien Cinema Control 119" Matte White

Фоновый звук:

1. Многоканальный усилитель - Emotiva A-800

2. Акустические системы - Polk Audio TSi OWM5

3. Воспроизведение музыки используя выход Зоны 2 AV-ресивера.

4. Интеграция медиаточки Larnitech и Зоны 2 AV-ресивера с помощью USB звуковой карты. Возможность воспроизводить системные оповещения из умного дома через систему фонового звука.

Электрика

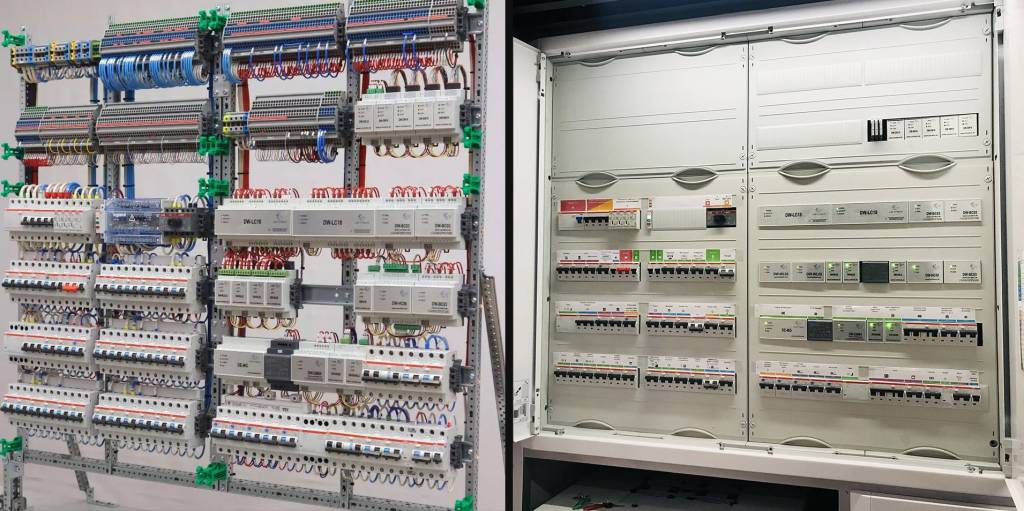

2 щита: электрики и автоматики умного дома
Два квартирных щита ABB U64K на 288 дин-мест, собранных по одному проекту. Расстояние между дин-рейками 125мм (кроме верхних двух). По проекту и из материала Заказчика. На автоматике Larnitech
бесперебойная группа (неотключаемое оборудование) с резервированием посредством ИБП следующих потребителей в течение 3 часов:
автоматика умного дома Larnitech, датчики, выключатели, термостаты Siemens
активное оборудование СКС, в том числе роутер, оборудование провайдера, Wi-Fi точки доступа,
“умная дверь” со встроенным видеонаблюдением и биометрией
проектор
СХД Synology 918+
автоматика систем вентиляции, увлажнения и кондиционирования
выдача управляющего сигнала с ИБП на отключение в случае снижения заряда АКБ ниже 20% следующих приборов:
проектор - через многофункциональный датчик посредством ИК-команды
СХД Synology 918+ - через подключение посредством кабеля USB и программную настройку в Synology DSM
автоматика систем вентиляции и кондиционирования - посредством ModBus
автоматика увлажнения - “сухими контактами”
“мастер свитч” реализован посредством контакторов на все розеточные группы за исключением “бесперебойной” группы

Климат

2 системы увлажнения: форсуночного типа BUHLER White Energy 6 и CAREL UE001XL с подмесом в систему вентиляции
вентиляционная установка Carel СPCO
мониторинг содержания углекислого газа в воздухе и автоматическое управление приточно-вытяжной вентиляцией в 3 ключевых помещениях: гостиной, мастерской и спальни
мультисплит система кондиционирования Mitsubishi Electric с одним внешним, тремя внутренними блоками и пультом управления. Интеграция с умным домом через шлюз CoolMaster

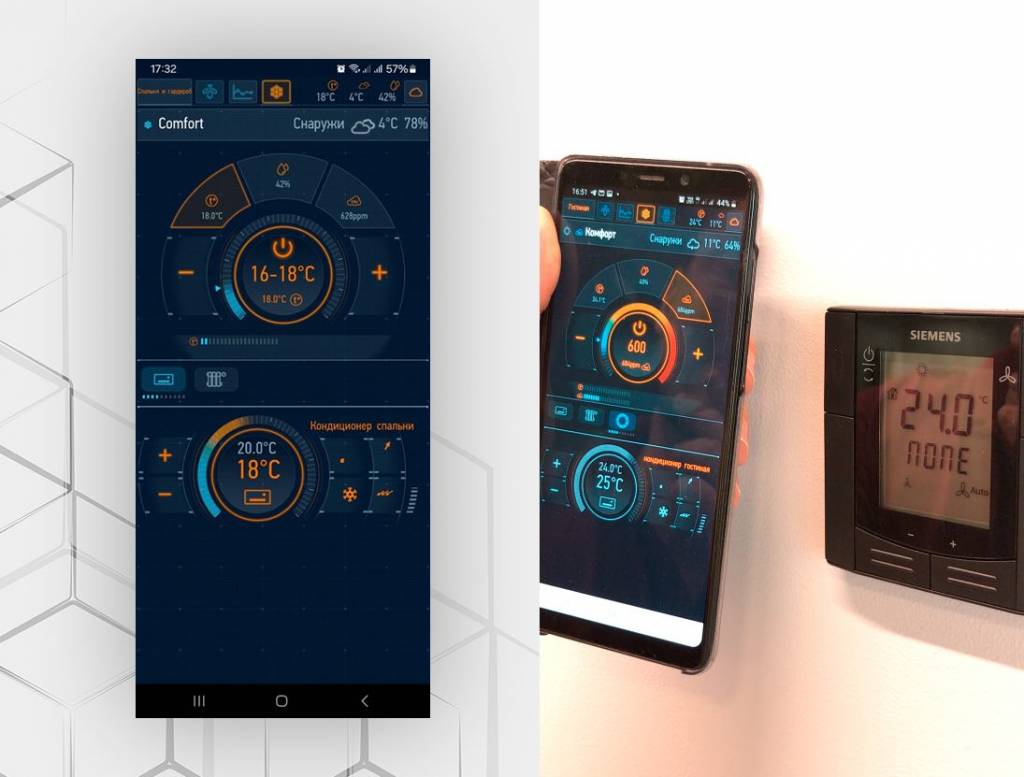

3 настенных термостата Siemens RDF302 для управления уставкой по температуре в трех ключевых помещениях: спальня, мастерская, гостиная. Интегрированы с виртуальными термостатами Larnitech
внутрипольные конвекторы управляются автоматикой умного дома через термоэлектроприводы в коллекторе отопления. Ниши конвекторов оборудованы датчиками протечки
5 контуров теплого пола с датчиками теплого пола
Отдельно настроены тёплые полы на вайфай-термостатах DEVI, но для дальнейшей интеграции предусмотрены датчики температуры уже в полу, и кабели
были разработаны драйверы для Larnitech по интеграции увлажнителя CAREL, и вентиляции CAREL. Впервые, специально для этого проекта. Разрабатывали драйверы Алексей Касьянов, специалист от климатехников, и Мацяс Сергей.

Антипротечка

датчики антипротечки размещены:
в нишах внутрипольных конвекторов отопления,
встраиваемый датчик протечки в плитке под инсталляцией в ванной,
в каждой из четырех “мокрых зон”: кухня, санузел, увлажнитель спальни (санузел), коллектор отопления (холл)
шаровые краны с электроприводом (ШЭП) на каждую из четырех “мокрых зон”: кухня, санузел, увлажнитель спальни, коллектор отопления (подача и “обратка”)
ШЭП и датчики управляются из контроллера протечек Larnitech

Разное

управление всеми шторами автоматикой умного дома (через клавиши на стене, голосовые ассистенты, приложение умного дома, сценарии),
установлены 4 голосовых ассистента “Алиса”: 2 шт - в гостиной, 1 шт - в мастерской, 1 шт - в спальне. Привязаны по умолчанию к управлению устройствами в каждой из комнат, но также через них можно управлять всеми устройствами в квартире или сценариями
в прихожей смонтировали и настроили Samsung Frame вместо картины. Управление посредством ИК через многофункциональный датчик Larnitech по сценариям “я ушел”, “отпуск”
управление бытовой техникой: стиральной, сушильной и посудомоечной машиной по протоколу Home Connect (недоступно ввиду санкций)
4 точки доступа Wi-Fi и центральный роутер Микротик стандарта AC
СХД Synology 918+ для бэкапа данных с ПК заказчика и в качестве источника данных для домашнего кинотеатра
“умная дверь” со встроенным регистратором видеонаблюдения и биометрическим доступом
“умная перегородка” SmartGlass между гостиной и мастерской с изменяемой прозрачностью. Управляется автоматикой умного дома
Герконы во всех дверях, включая входные. В том числе на SmartGlass
SmartGlass для отделения кабинета и гостиной, управляется контроллером умного дома из приложения и по сценариям.
контроллеры умных счетчиков воды подключены через Wi-Fi в систему учёта ресурсов, подключены на кабинет владельца с оплатой. Не интегрировано в Larnitech.

Сложности

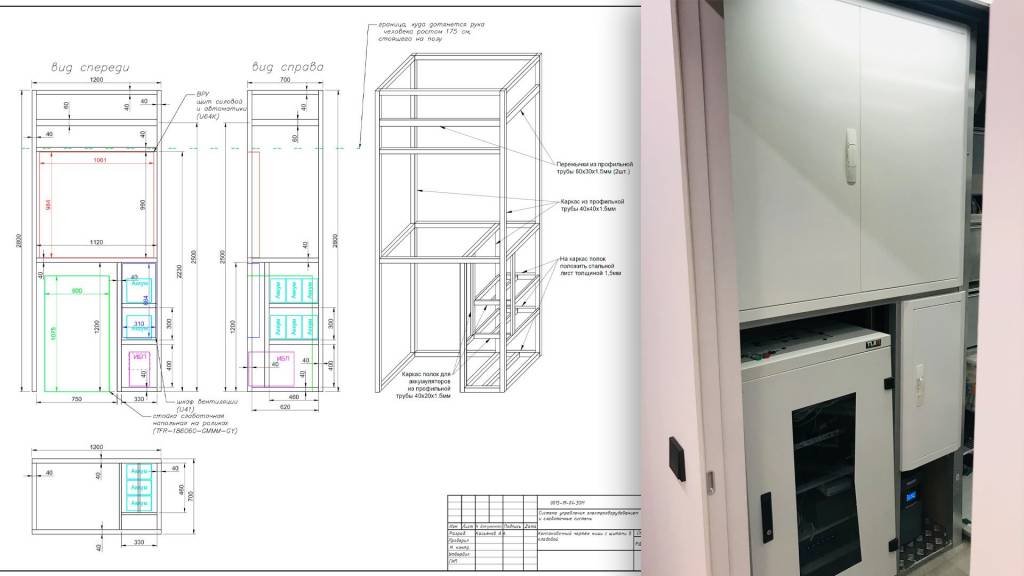

дизайнер требовала, чтобы лицевые части щитов в помещении кладовой были в одной плоскости. Но сложность в том, что помещение кладовой малогабаритное (4м2), вторая - щиты автоматики и электрики, шкаф слаботочки, щит вентиляции и кондиционирования, ИБП разной глубины. Для этого была спроектирована и изготовлена стальная конструкция, в которой размещены все щиты, шкафы и устройства, а также 6 гелевых АКБ для ИБП по 50 А/час
нагруженность потолка гостиной (помещения домашнего кинотеатра) различными системами: труба пожаротушения с форсунками, светильники, экран, шторы, акустические системы (центр, 2 фронта и 2 тыловых), вытяжки варочной панели. Тыловую акустику решили разместить в изготовленных на заказ по нашим чертежам подиумах. Проектор - на кронштейне, в достаточном удалении от варочной поверхности и вытяжки, но на таком расстоянии от экрана, чтобы изображение было нужного размера
малое запотолочное пространство с шумоизоляцией (7 см) между бетонным перекрытием и фанерой потолка осложняло монтаж кабелей
требование дизайнера покрасить все устройства в цвета стен и потолков с соблюдением RAL удовлетворили за исключением чувствительной части сенсоров
удлинение HDMI, но в выбранной дизайнером линейке JUNG электроустановочных изделий не было розеток HDMI-”мама”. Пришлось переделывать розетки HDMI, чтобы сделать необходимые разъемы
управление AV-ресивером Denon реализовано ИК-командами через многофункциональный датчик, т.к. по сети ресивером управлять не удалось. И поскольку ресивер расположен в слаботочном шкафу в кладовой, а ИК-передатчик в гостиной, то для передачи ИК-сигнала через 2 двери был использован ИК-удлинитель из гостиной в шкаф с AV-ресивером.
интеграция климатических систем. Требовалось настроить совместную работу всех климатических систем и связать с общими сценариями: кондиционирование, вентиляцию, 2 системы увлажнения, теплый пол, конвекторы отопления (внутрипольные, от централизованного отопления). Управление - через “виртуальный термостат” в приложении Larnitech и через 3 настенных термостата Larnitech
Управление ИБП Stark Country через USB-подключение к СХД Synology 918+ реализовали посредством программной доработки, так как Stark Country отсутствовал в списке поддерживаемых ИБП в Synology DSM. Но поддерживаемые Ippon или APC не подходили по бюджету
датчики температуры воздуха заменили на Термостаты Сименс уже после завершения прокладки кабелей. Пришлось из звезды сделать шлейф, и добрасывать кабели питания на термостаты ~230V

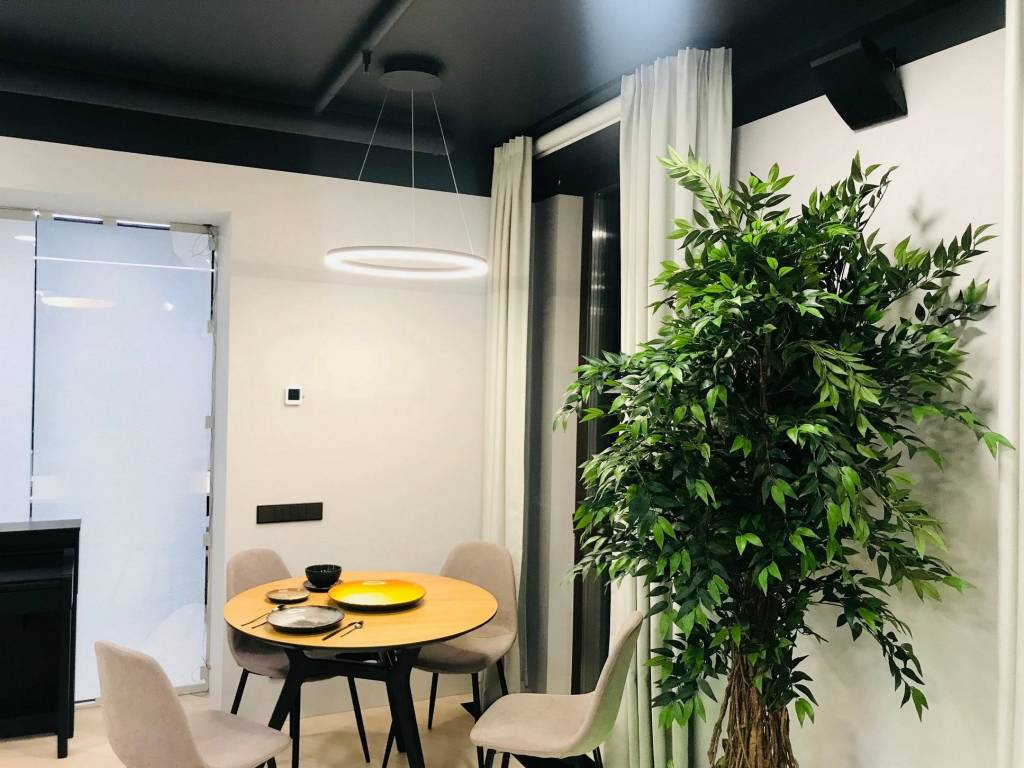

Пришлось отказаться от управления люстрой над столом в гостиной по 1...10V, т.к. noname светильники выводили из строя диммеры 1...10V автоматики умного дома несколько раз. В итоге реализовано управление через реле
Пришлось изменять схему питания устройств Larnitech в шкафу, т.к. выяснилось, что при одновременном включении всех реле, аппараты перегреваются. Часть нагрузок были подключены через НЗ-реле, чтобы избежать одновременного включения более 80% реле в устройствах

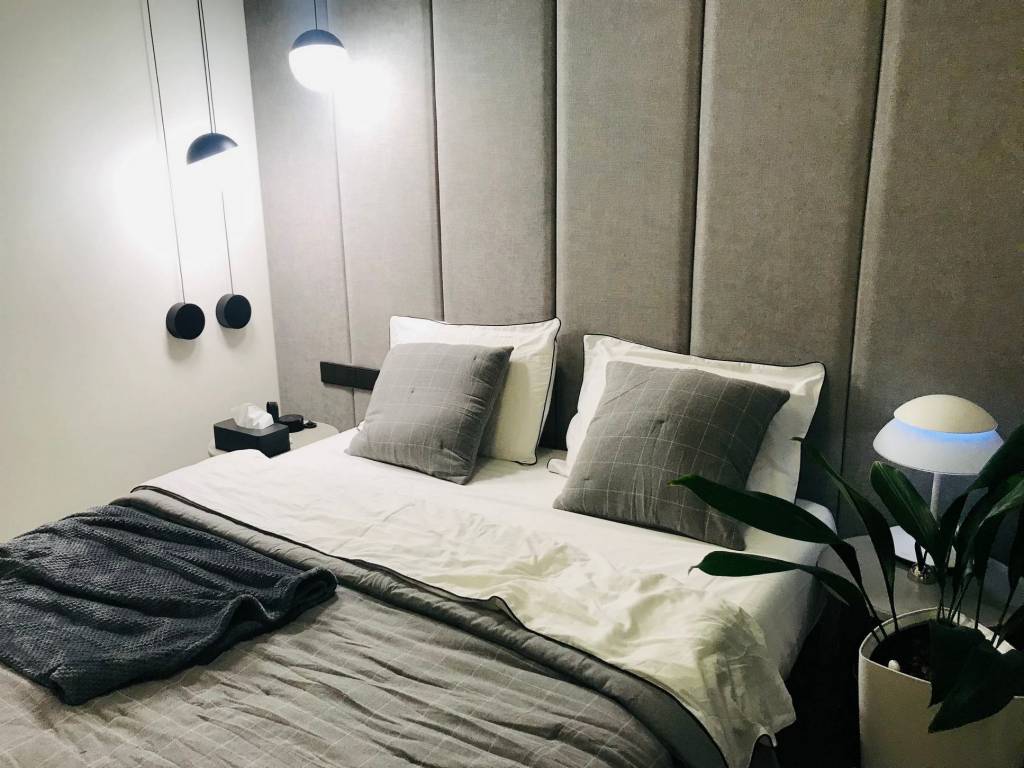

В спальне 2 шторы для полного затемнения помещения. Одна из штор расположена между стеклопакетами. Обе подключены к автоматике умного дома и участвуют в сценариях умного дома
Заказчик настаивал на установке системы контроля доступа на вход в спальню посредством решения логических задач. В случае 3 неправильных ответов дверь в спальню должна была блокироваться. В процессе обсуждения ТЗ заказчик отказался от этой задачи, так как он не единственный житель в этой квартире
Пришлось перенастраивать логику работы некоторых отключаемых групп в процессе пуско-наладки и моделирования работы систем. Например, в сценариях “сон”, “ушёл” и “отпуск” кухня должна была полностью выключаться. Но эту функцию отключили, т.к. пока заказчик спит или когда ушел из дома, кухня нужна домработнице
Термостат Siemens порой сбрасывал выставленную уставку по температуре в момент обмена данными по ModBus с автоматикой умного дома. Устранили путем перенастройки интеграции.

Исполнители

Разработка общего ТЗ, проектирование домашнего кинотеатра и слаботочки - Дмитрий Колотило, Алексей Касьянов, Христенко Евгений,
Проектирование автоматики, подключение щитов и устройств, настройка и пуско-наладка - Алексей Касьянов,
Написание скриптов и драйверов - Алексей Касьянов, Сергей Мацяс, Дмитрий Колотило,
Разработка проекта ЭОМ - Касьянов Алексей,
Сборка щитов - Нелик Дулатов,
Управление проектом - Христенко Евгений, Амоль Александр,
Авторский надзор: Алексей Касьянов, Христенко Евгений,
Монтаж кабелей - электрик от прораба,
Тестирование кабельной сети после черновой отделки с выдачей, протоколов измерения - электролаборатория
